1．技術開發背景

隨著國內油田大都進入二次開采的末期和三次開采階段，原油乳化?重質化日趨嚴重。一方面，隨著三次采油技術的被逐漸應用，采出液多為水包油乳狀液或水包油與油包水交替出現的復雜乳狀液，采油過程中大量注聚物、化學助劑的加入，使得原油脫鹽、切水難度大大增加；另一方面，國內原油加工量的不斷提高，進口原油，特別是中東等高含硫重質原油的摻煉比例持續增加，進一步加劇了國內煉油企業原油重質化?劣質化的趨勢?

原油的重質化和劣質化特別是乳化問題，嚴重影響著煉廠的安全平穩生產，造成含油—蒸餾裝置操作難度越來越大，尤其是含油切水帶油問題益發突出。含油切水帶油問題已成為國內煉油企業所面臨的迄待解決的一大難題，含油裝置污水已成為煉油企業污水、污油的主要來源之一。近年來，國內幾乎所有的煉油企業都出現了含油裝置切水嚴重帶油問題，所帶來的直接后果就是大大增加了煉油廠重污油量、裝置加工損失增加、污水污油處理難度增加，污油回?zé)拰?dǎo)致煉油裝置操作不穩，而相應的環保問題也日益凸現。

國內煉油企業污水處理一般仍采用“老三套”技術， 即“沉降、隔油—浮選—生化”。該技術的優點是造價較低；缺點是占地面積大，油水分離效果差，對污水中溶解油、乳化油和分散油不能有效去除。隨著重質、劣質原油摻煉比例不斷提高、含油污水乳化程度加劇，該設施已不能滿足清潔生產要求。

因此在環保要求越來越高和原油價格居高不下的情況下，開展含油裝置含油污水綜合處置技術研究，開發新型污油、污水處理裝備，可以有效回收利用原油資源、降低裝置加工損失和實現裝置污水的達標排放，減輕含油污水對后續污水處理廠的沖擊和二次污染，經濟效益和社會效益將十分顯著?

2  旋流分離技術簡介

旋流分離技術被普遍認為是一種高效節能分離技術，其關鍵部分是旋流分離器，簡稱旋流器。旋流器可用于液-液、固-液、氣-液／液-氣、液-液-固、液-液-氣等非均相混合物的澄清、增濃或切水、分級、洗滌等等分離過程。旋流分離器結構簡單，沒有運動部件，制造成本低，工作可靠，維護費用低，能耗少，所占空間小，效率高，應用廣，無污染。推廣旋流分離技術對增效節能、減少環境污染、提高社會經濟效益具有重大的意義

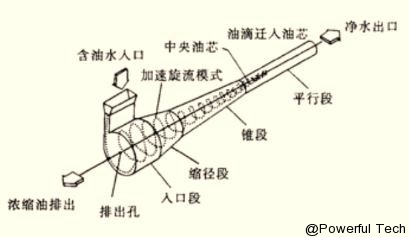

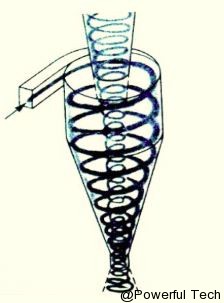

圖1  液-固分離旋流分離工作原理圖          圖2  液-液分離水力旋流器工作原理圖

旋流分離技術的技術特點可概括如下：

① 結構簡單、設備緊湊、占地面積??；

② 成本低（包括制造成本、維護費用、能耗方面）；

③ 安裝方便（旋流器可任意角度安裝）；

④ 操作簡單、工作可靠、維修方便；

⑤ 分離效率高、自動化程度強（可連續性操作、易清洗、易于實現自動化）；

⑥ 適應性好、用途廣，生產及調節范圍寬（并聯可增加生產能力，串聯可提高產品質量，操作溫度及壓力不受限制）。

旋流分離技術作為一種高效節能型分離技術，主要可分離液固、液液（如油和水體系）、氣液、氣液固多相體系，其應用范圍極為廣泛。與其它除油技術相比，旋流除油技術具有結構緊湊、體積小、重量輕、除油效率高、無運動部件、使用壽命長、流程密閉無污染等優點。

表1中列出了在石油化工領域中的典型應用。

表1   旋流分離技術在石油化工中的典型應用領域

4．工業應用條件

⑴常減壓裝置含油切水操作（提供）參數

①     切水量：最大35t/h，平均25 t/h，最小10 t/h。

②     切水溫度：70℃～90℃。

③     含油量：最大10000mg/l，正常350 mg/l，最小30 mg/l。

④     原料油密度：0.9288～0.8585g/cm³。

⑤     切水壓力：冷卻器前1.0MPa，冷卻器后0.6MPa。

⑵ 污水旋流分離工業試驗裝置設計指標

①  進料壓力：1.0MPa

②  處理能力：3.5 t/h

③  切水溫度：70℃～90℃。

④  進料含油：<10000mg/l

⑤  總壓降（排水）<0.4 MPa

⑥  凈化水含油：<400ppm

⑦  凈化水外排：3.22 t/h；回罐污油（含水）：0.28 t/h

4.2 工業應用流程

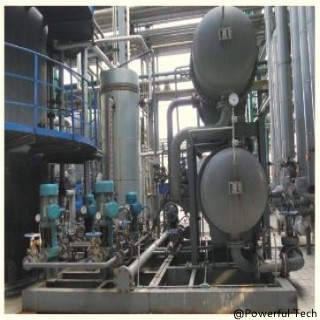

考慮到含油裝置污水含油濃度波動幅度較大，為確保試驗過程中分離后外排凈化水達到裝置排放標準，試驗流程為兩級串聯處理，也可進行單級處理。圖3、圖4分別為單級、兩級串聯試驗方案流程簡圖和現場實際安裝照片。
