一、概述

對有毒性、易燃易爆、易分解、危險或高壓取樣介質一般增加固定容積瓶及對快速對接點的吹掃管線，使得取樣嘴、快速接頭斷開后無介質殘留，是真正意義上的密閉取樣，所以具有極高的環保價值。

對液體介質一般采用針取樣、干式快速接頭和玻璃瓶，使得取樣直觀性優良、操作控制異常簡便、取樣瓶與化驗分析對接便捷，使用安全度高。

流程系統化、系列全通用性強，具有廣泛的適應性，如在石油化工、精細化工取樣都能經得起最挑剔的檢驗。

二、技術優勢

除上述優點外設備具有如下技術優勢：

1、快速接頭具有快速斷開和閉合可靠，互換性強，與實驗室取樣接頭匹配；

2、鋼瓶一律整體成型并熱處理，避免出現焊接缺陷；

3、對底裝瓶內液態介質瓶用干凈的氮氣或空氣配套墊片封存確保樣品無蒸汽及雜質滲入；

4、對低于2CP介質采用1/4″取樣管線,粘度大于2CP介質采用1/2″取樣管線并保溫；

5、快速接頭或閥門內 “O”型圈及墊片嚴格按取樣介質的化學及物理特性匹配，確保閥門或快速接頭多年使用而不出現泄露或滲漏；

6、設備使用標志化在設備上，方便操作。

三、分類及產品簡介

PTCY-A系列：冷卻水、含少量碳氫化合物或非揮發性介質的水溶液取樣

PTCY-B系列：熱水取樣

PTCY-C系列：高溫低壓型碳氫化合物取樣

PTCY-D系列：低溫高壓型碳氫化合物取樣

PTCY-E系列：需要熱取樣的低壓型碳氫化合物取樣

PTCY-F系列: 高溫高壓型碳氫化合物取樣

注：常壓下碳氫化合物處于液態的為低壓型、常壓下介質處于氣態的為高壓型

PTCY-G系列: 蒸汽凝結水取樣

PTCY-J系列: 表壓低于0.4MPa 的氣體或蒸汽取樣

PTCY-H系列: 負壓碳氫化合物取樣

四、設備適用流程及產品介紹

      圖例：

PTCY-A 型系列

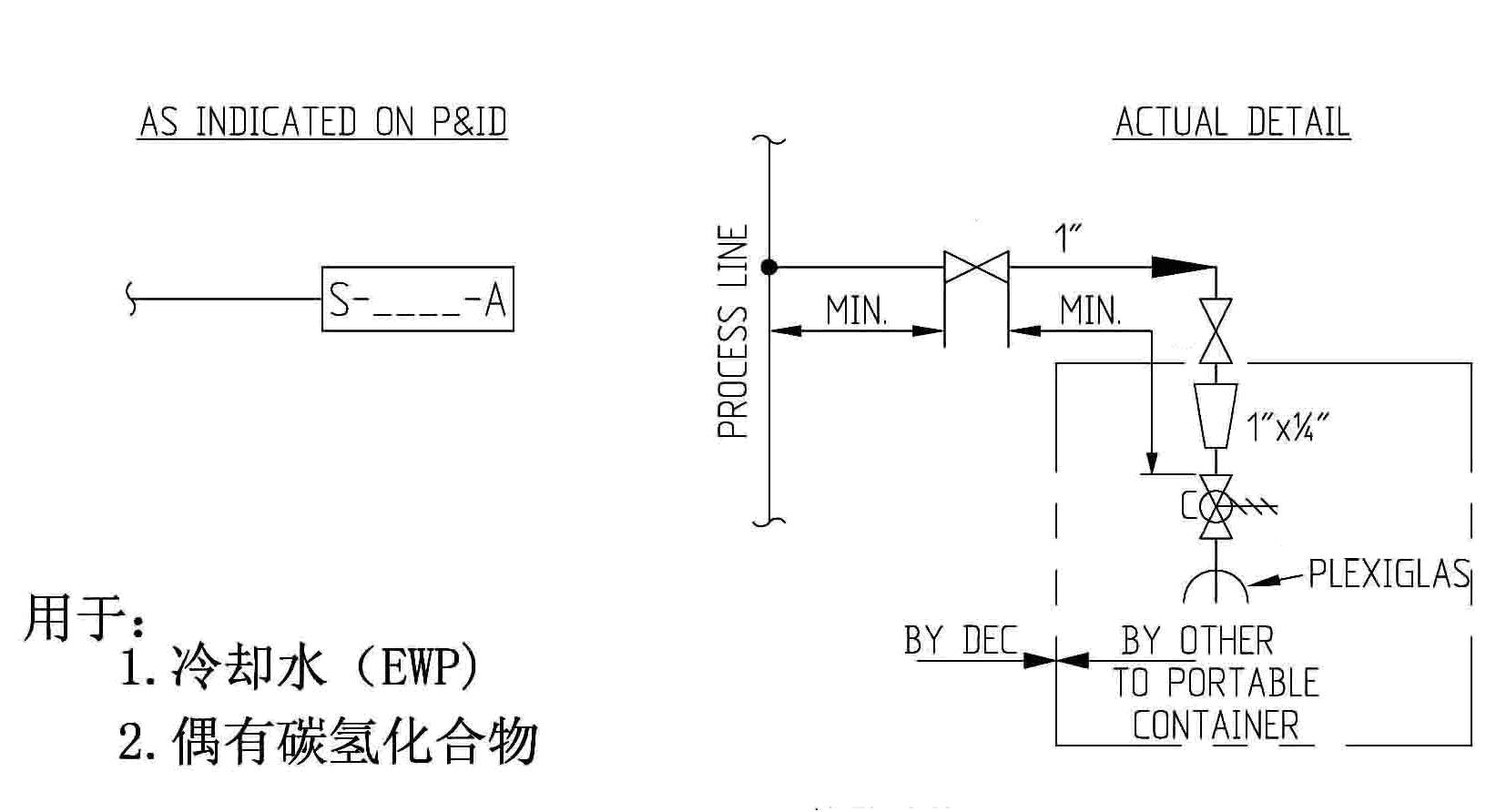

1、適用介質及取樣流程圖如下：

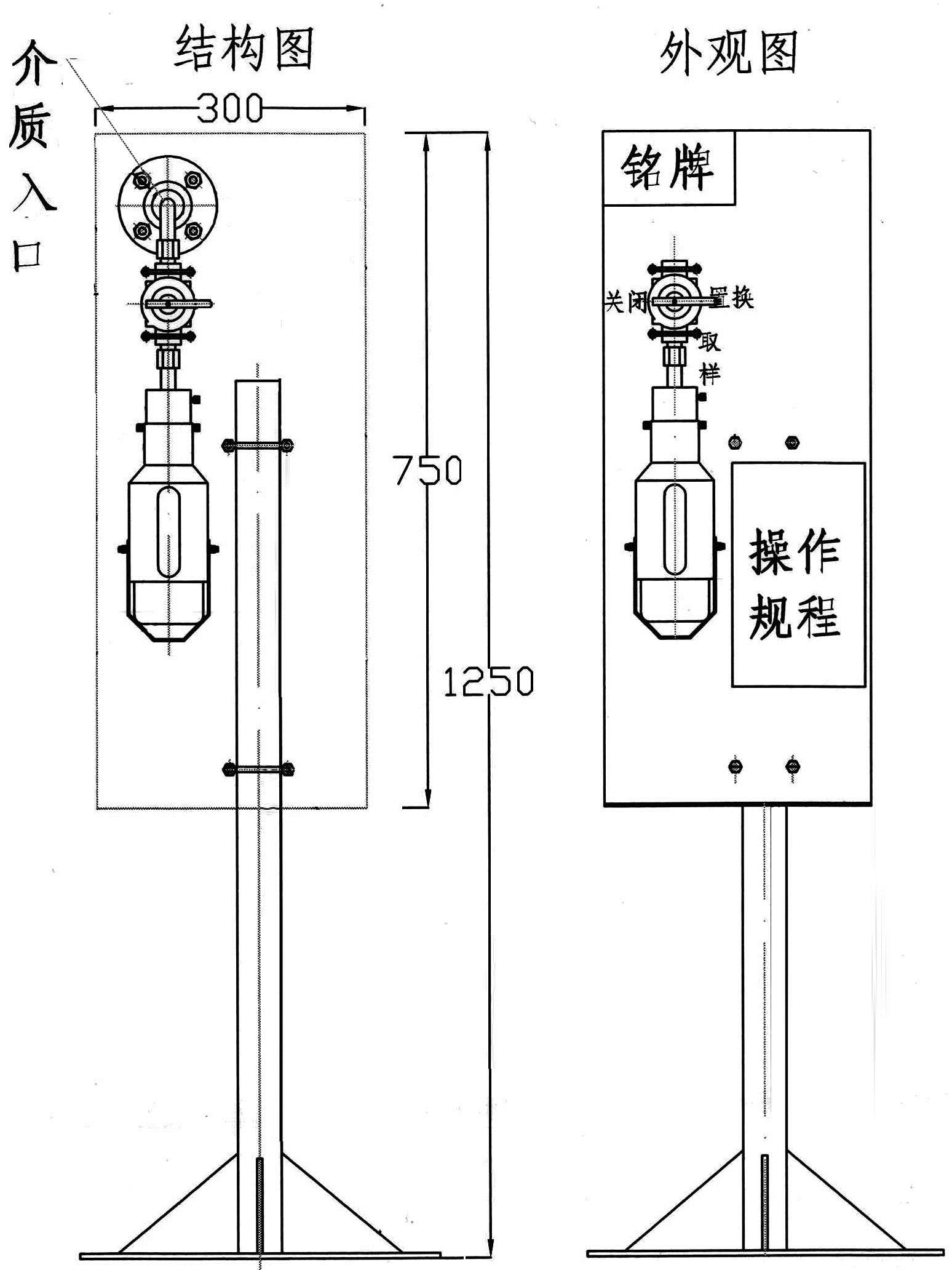

2、產品結構及外觀圖：

3、采樣方法： 將閥門旋轉到取樣位置，取樣完畢釋放閥柄并換上備用取樣瓶。

4、補充說明：

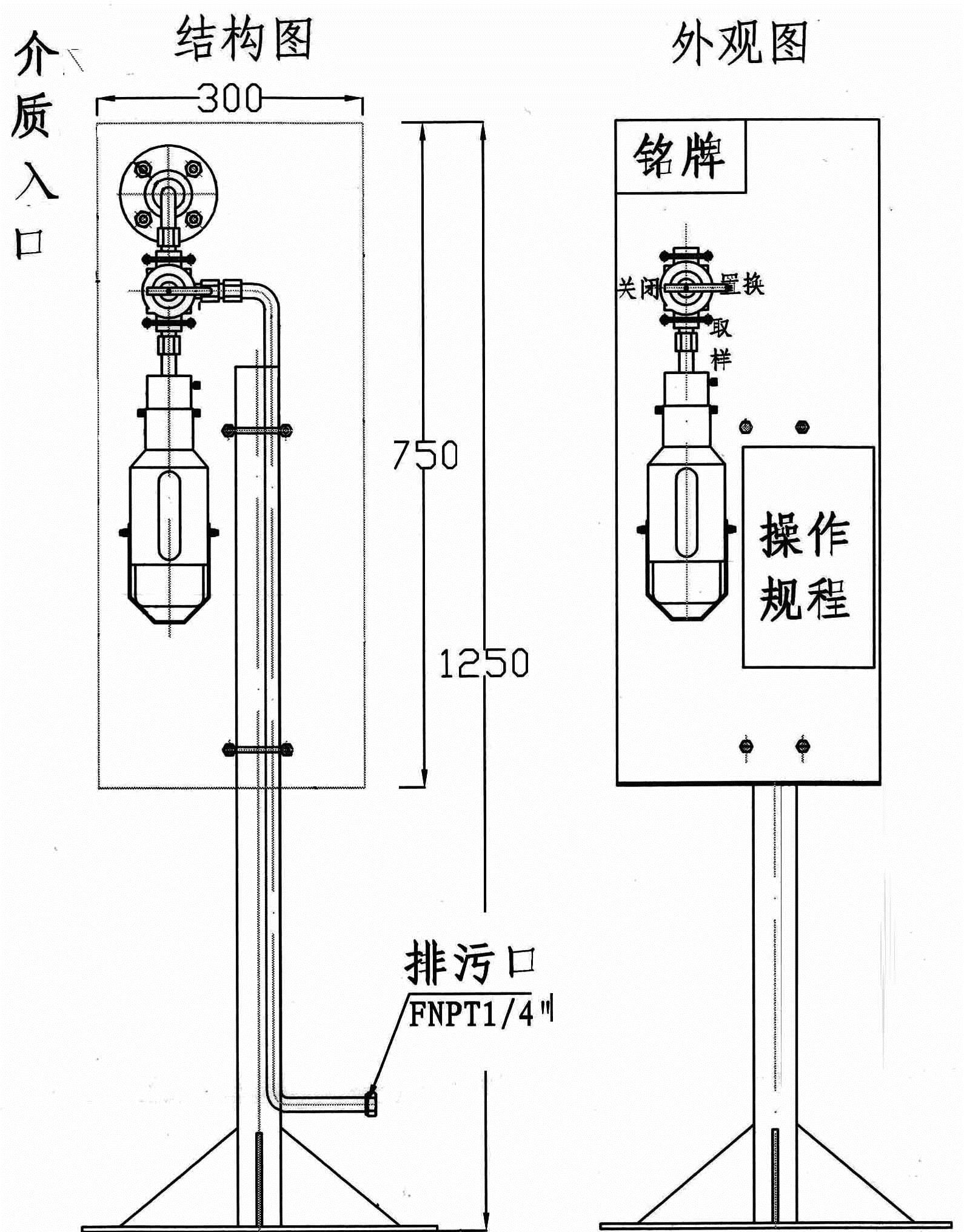

考慮介質從取樣源到取樣口內介質殘留對取樣精度的影響，應增加置換介質排放管線，應用PTCY-A Ⅱ型取樣器取樣,產品結構及外觀圖如下：

采樣方法：

    將閥門旋轉到置換位置，沖洗系統，再旋轉到取樣位置，取樣完畢釋放閥柄并換上備用取樣瓶。
