1、概述
PTZXQ型采樣冷卻器適用于溫度較高的液體和氣體等介質取樣，具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點，廣泛應用于石油、化工、輕工、電力等部門的小型加熱、換熱、冷卻。
2、規格型號
根據操作介質的性質、溫度、壓力及所需換熱面積選擇。分PTZXQ-Ⅰ型、PTZXQ-Ⅱ型、PTZXQ-Ⅲ型三種。
Ⅰ、PTZXQ-Ⅰ型單一采樣冷卻器：
根據體型分PTZXQ-ⅠA、PTZXQ-ⅠB兩種，根據適用油品的差異各分四個品種：
即PTZXQ-ⅠA1～PTZXQ-ⅠA4、PTZXQ-ⅠB1～PTZXQ-ⅠB4；
Ⅱ、PTZXQ-Ⅱ型雙聯采樣冷卻器；
Ⅲ、PTZXQ-Ⅲ型四聯采樣冷卻器。
3、產品技術參數一覽表
| PTZXQ-ⅠA | PTZXQ-ⅠB | PTZXQ-Ⅱ | PTZXQ-Ⅲ | |
管程 | 設計溫度 | 350℃ | 350℃ | 172℃ | 275℃ |
設計壓力 | 4.0MPa | 4.0MPa | 0.6 MPa | 4.3 MPa | |
操作介質 | 高溫液體、氣體 | 高溫液體、氣體 | 氣、水 | 氣、水 | |
殼程 | 設計溫度 | 60℃ | 60℃ | 60℃ | 60℃ |
設計壓力 | 常壓 | 常壓 | 0.6 MPa | 0.6 MPa | |
操作介質 | 水 | 水 | 氣、水 | 水 | |
傳熱面積（㎡） | 0.084 | 0.084 | 1.04 | 2.08 | |
材質 | 見下PTZXQ-Ⅰ管口表 | 碳鋼/不銹鋼 | 碳鋼/不銹鋼 | ||

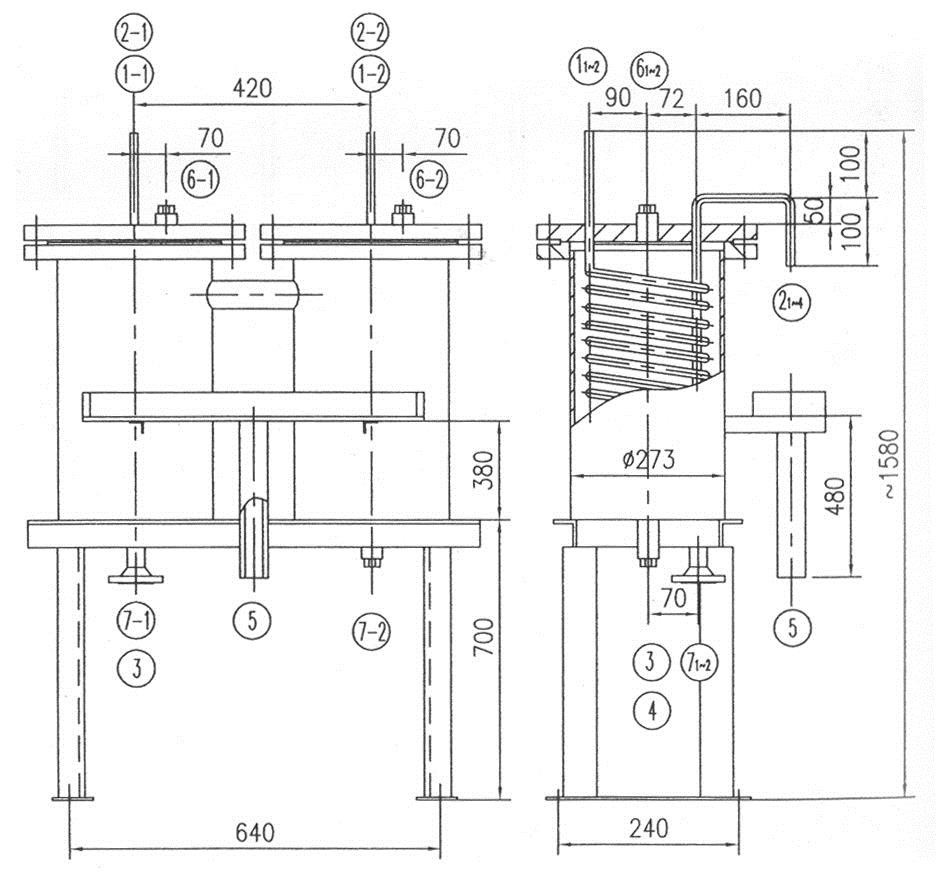

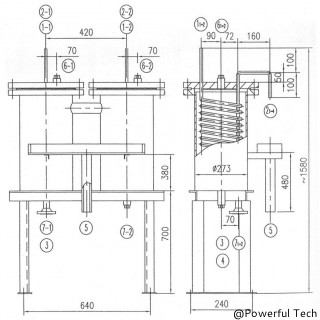

A、結構圖
B、管口表
編號 | 1 1-2 | 2 1-2 | 3 | 4 | 5 | 6 1-2 | 7 1-2 |
管口說明 | 水蒸氣入口 | 水蒸氣出口 | 水蒸氣入口 | 水蒸氣出口 | 排水口 | 上排空口 | 下排空口 |
數量 | 2 | 2 | 1 | 1 | 1 | 2 | 2 |
公稱直徑DN | 10 | 10 | 40 | 40 | 50 | G1/2″ | G1/2″ |
公稱壓力PN | / | / | 2.0 | 2.0 | / | / | / |
備注 | SH/T3406-1996 | 帶管塞 | 帶管塞 | ||||
