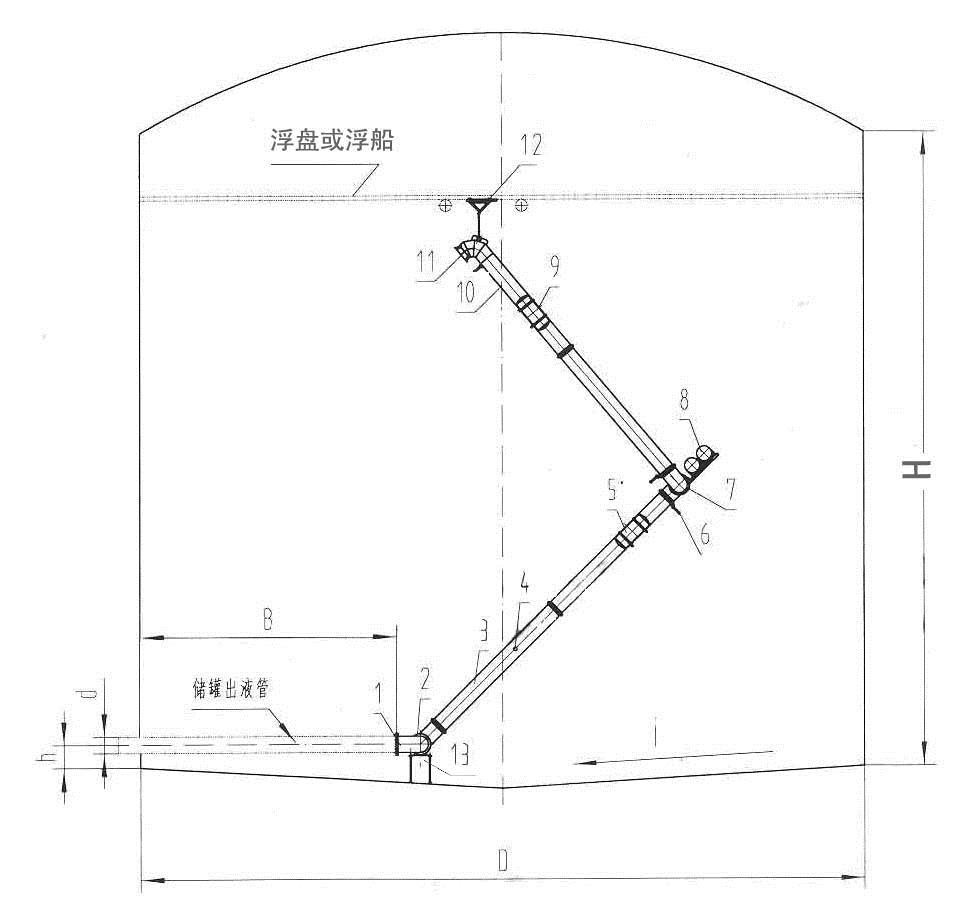

1.1.  產品結構圖

1、連接彎頭       2、底部旋轉接頭     3、下輸油管

4、滲液口         5、下浮筒           6、可調支座

7、中間旋轉接頭   8、中間浮筒         9、頂部浮筒

10、上輸油管                          11、進液口

12、浮盤或浮船連接件                  13、底部支座

1.2.  工作原理

浮動出油裝置一端連于油罐底底部出油短管上，另一端同浮筒吊在液面下，并隨著液面升降而上下浮動，始終抽取表面燃油，由于水分，雜質在重力場的沉降作用，上層燃油的水分和雜質始終低于底部油層，因此，使用油罐浮動出油裝置，抽取上層燃油，能保證發出比較潔凈的燃油，所以油罐浮動出油裝置適用于各類臥式，立式儲罐使用,延長下游凈化設備的使用壽命。

1.3.  適用范圍

適于介質：航空煤油、汽油、柴油等

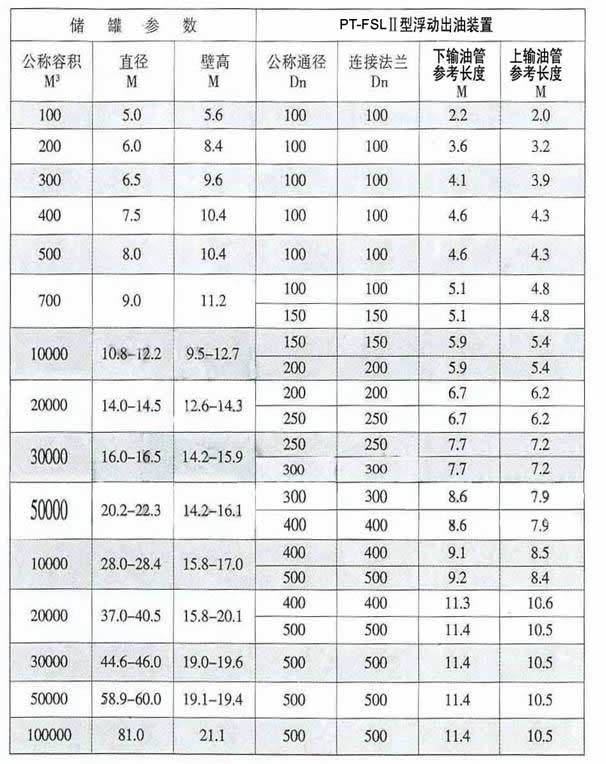

1.4.  零部件尺寸推薦表

1.5.  訂貨須知

1)   定貨時，請用戶提供設計參數，我公司可協助確定型號及規格：儲罐容積、罐頂型式、直徑、罐高、安全高度、平均流量、最小液高出液流量、出液管安裝高度、擬定出液管直徑、預期等流量混合出液管直徑；

2)   本公司只負責現場指導，現場安裝所需配套材料由用戶負責；

3)   用戶有特殊要求的，本公司可根據需要預定生。

本產品實現三包，負責保修一年。
