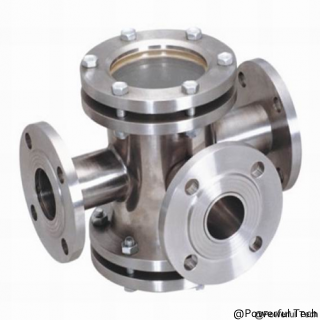

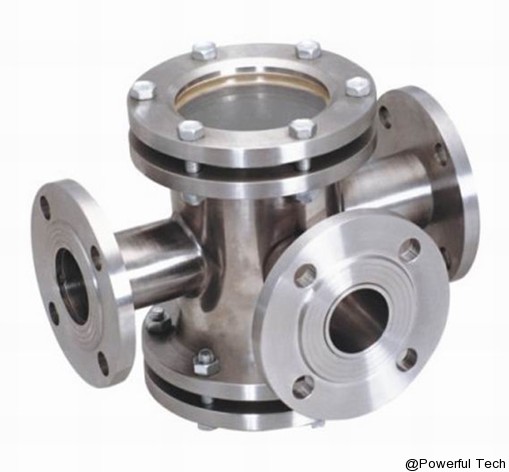

一、產品簡介
三通視鏡用于石油、化工、化纖、醫藥、食品等工業生產裝置中，能隨時觀察液體、氣體、蒸汽等介質的流動反應情況，是保障正常生產不可缺少的附件。
三通視鏡的工作原理及結構與直通視鏡相同，一般安裝在三通管道上，既節省成本又便于觀察。
二、產品結構
三、技術參數
| 技術參數 | 規格尺寸mm | |||||||||||||||||||||||||||||||||||||||||||||||
| 口徑 | L | H | ||||||||||||||||||||||||||||||||||||||||||||||
| 殼體材質 | 20# 304 316L 襯氟 玻璃鋼 FRPP | DN25 | 200 | 189 | ||||||||||||||||||||||||||||||||||||||||||||
| 視窗材質 | 鋼化玻璃 石英玻璃 | DN32 | 260 | 234 | ||||||||||||||||||||||||||||||||||||||||||||
| 適用溫度 | -30℃-800℃ | DN40 | 260 | 234 | ||||||||||||||||||||||||||||||||||||||||||||
| 密封墊片 | NER PTFE | DN50 | 320 | 278 | ||||||||||||||||||||||||||||||||||||||||||||
| 公稱壓力 | 0.6~4.0MPa 150~300LB | DN65 | 320 | 283 | ||||||||||||||||||||||||||||||||||||||||||||
| 工作溫度 | 石英：-30~800OC 鋼化：-30~250OC | DN80 | 360 | 308 | ||||||||||||||||||||||||||||||||||||||||||||
| 連接形式 | 法蘭 螺紋 對焊 | DN100 | 440 | 350 | ||||||||||||||||||||||||||||||||||||||||||||
| 法蘭標準 | GB HG SH JB ANSI JIS DIN | DN150 | 440 | 350 | ||||||||||||||||||||||||||||||||||||||||||||
| 制造標準 | HGJ501-86 | DN200 | 480 | 424 | ||||||||||||||||||||||||||||||||||||||||||||
四、視鏡的維修與保養
1、視鏡是用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵；
2、視鏡的視窗玻璃屬于宜損件，安裝視鏡時要小心輕放；
3、視鏡玻璃耐溫耐壓有一定的局限，
耐溫： 鋼化硼硅玻璃≤180℃、石英玻璃≤1000℃ 。
耐壓： 鋼化硼硅玻璃片≤3.0MPa、石英玻璃片≤10.0MPa、
鋼化硼硅玻璃筒＜1.0MPa、石英玻璃筒＜1.6MPa；
4、允許急變溫度＜60℃，玻璃因溫差過大會破裂，請注意保養。
制造，檢測標準：參照《化工管道手冊》和HG/T21619~21620-86《壓力容器視鏡》設計制造和驗收。
