一、前言簡介
在石油生產與儲存過程中，脫水是其中一個重要環節，安全、可靠、高效的脫水系統一直是研究的重要課題。
油品含水，不但直接影響油品的質量，而且增加了后續處理工藝和輸送過程中的動力、熱力消耗，引起金屬管路和設備的腐蝕；水中攜帶泥砂、碳酸鹽等，還會對輸送管道和設備造成磨損，形成結垢；另外，原油含水，還會影響煉制加工過程的正常進行。因此，含水率是原油的重要技術指標，必須進行脫水的凈化處理。
自然沉降的脫水工藝是利用油和水密度所存在的差異。油品在儲罐中靜置一段時間后密度較大的水會聚積到油罐底部，與上層的油形成油水分離界面。此時將下層的水排出，就實現了油品的脫水處理，多次操作之后達到合乎質量要求的成品油。
目前石化行業的油罐脫水一般采用人工操作，無法嚴格控制油水的分離程度，脫出的水中含油量比較高，造成了油品的浪費，也導致了環境的污染。人工作業存在誤操作，成為生產過程中的安全隱患，稍一疏忽，就可能造成事故。另外，對于油罐數量眾多的原油罐群，人工脫水方式極高的工作強度和繁瑣的操作、油品中含有的有毒有害的氣體，存在著引起極高的安全隱患。
我公司研發的第三代油罐智能脫水器分別采用密度和電容率的2個傳感器實時檢測油水的2個主要特性，能準確的判斷出水中的含油量。并提供設定的邏輯關系自動調節排水閥門的開度自動、穩定、持續的將油罐底部的水排出，排水閥帶有斷電復位、故障復位，系統遠程監控、報警等功能，保證了脫水的可靠性。
二、適用領域
適用與石油、石化行業的生產裝置，油品罐區的自動截油排水。不僅能用于原油脫水，還能用于成品油（柴油、煤油、汽油、石腦油及液化氣等烴類介質）的脫水。
也可用于其他行業密度比水低的介質的脫水。
三、技術特點
1．分別采用實時檢測介質的密度和電容率這兩個差異屬性的兩個傳感器，能準確的判斷出水中的含油量，復合型檢測方法提高了系統的可靠性，且探頭具有良好的抗污性。
2．采用西門子PLC為現場智能主控單元。其穩定的性能、強大的指令集、標準通訊協議，實現對設備現場和遠程（DCS或工控機）的監控。
3．控制閥門采用國際品牌，可以根據含油量的大小實時調節閥門開度。
4．完善的安全保障：遠傳、報警、斷電復位、故障自停。
5．在要求嚴苛的場合采用主閥調節閥，從閥截至閥的串聯方式，保證油品不泄漏。
6．采用流線型的不銹鋼結構，保證脫水時流體的穩定、快速、系統的壽命。
7．IP65以上的防護等級，在線全天候持續、穩定的工作，不需要維護。
8．元器件的防爆等級符合國家標準，適應現場環境的要求。
四、使用條件：
1．電 源：DC 24V或AC 220V±10% 、50Hz±1%、（需要接地）；
2．功 率：30W（PLC控制部分及包含閥門執行器）；
3．環境溫度：-40～60℃;
5．設置場所：露天；
5．氣源壓力：0.4～0.8 Mpa；
5．伴熱蒸汽壓力：0.1～1.0Mpa。
五、主要技術指標：
1．防爆標志：ExdⅡBT4，防護等級：IP65；
2．通 訊:a、RJ45/以太網（光釬）；b、Modbus/RS-485通訊；
3．輸 出:a、RJ45/以太網（光釬）；b、Modbus/RS-485通訊；c、DC 4-20mA；
4．脫 水 量：0～40噸（可調）；
5．脫水含油量：80ppm以下，用戶可以自行設定；
6．監 控：現場控制、連接DCS、連接工控機；
7．密度探頭：測量精度±1kg/1000kg，重復精度±0.2kg/1000kg；
8．電容探頭精度：精度0.1P；
9．工作方式：在線全天候運行。
六、工作原理

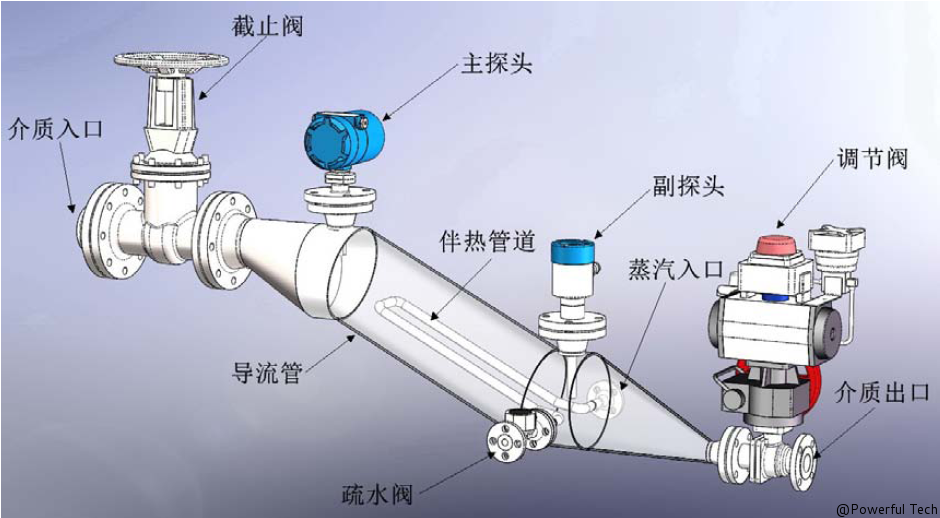

智能脫水器系統主要由：西門子PLC、主傳感器、副傳感器、氣動或電動調節閥、氣動或電動截止閥、通訊、計算機監控、導流管、加熱保溫等部件構成。
智能脫水器的監控由現場和遠程2部分組成。油品密度、電容值、溫度、開啟閥值、調節閥開度反饋、閥門最大開度設定等參數等，能通過RJ45/以太網（光釬）或Modbus/RS-485通訊遠傳至控制室DCS系統或工控機進行監控。

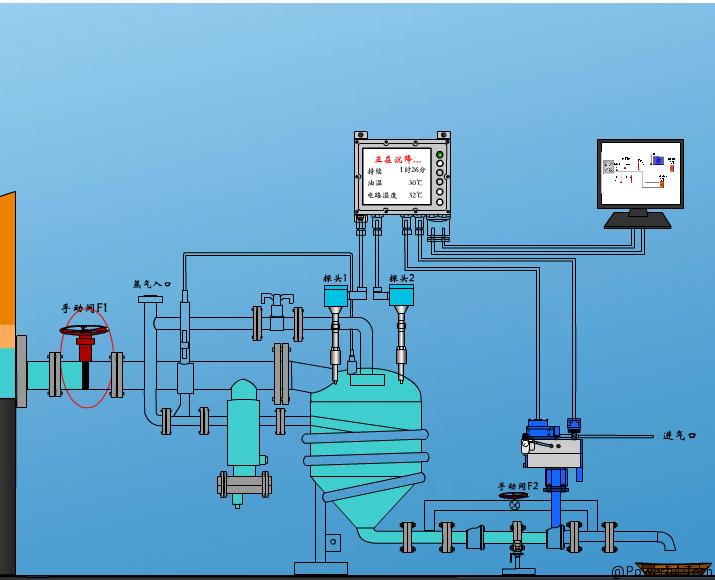

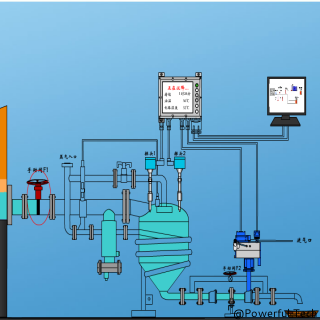

脫水器的管道上安裝了2個油水探頭。沉降到油罐底部的水進入油罐自動切水器，當兩個油水探頭都檢測到水中的含油量低于設定的閥值時，閥門開啟，開始脫水。閥門的開度大小根據含油量的大小自動調節。
當任何一個油水探頭檢測到水中含油量超過設定的閥值時，閥門關閉。切水器中的介質通過沉降自動分層，上層的油被油罐中的水置換，逐步回到油罐，切水器中的水位逐步上升，當2個油水探頭都再次檢測到水中油含雖低于設定的閥值時，打開閥門，繼續脫水，如此循環只到油罐中的水全部脫干凈。
采用流線型的不銹鋼的結構，不需二次沉降，無流通死角，不造成雜質堆積，不需要人工定期清洗。露天在線全天候工作，密閉切水。脫水器配備防止冬季凍結措施，以滿足冬季脫水的需要。
七、訂購須知
詳細咨詢電話：027-87385263
