罐下采樣器

采樣器裝置所采用的結構形式能完全準確無誤地保證采樣法和取樣位置規定的要求。
采樣器裝置是將三根(上、中、下)采樣管固定在支撐管上,一根采上部油樣,一根采中部油樣,另一根采下部油樣,支撐桿上端連浮標,下端固定在支座上。當液面升降時,浮標隨之浮動,采樣管亦隨之升降,因此三根采樣管的開口高度始終保持在規定的采樣位置。

1.1.  產品優勢

1)   所采取的油樣準確性高;

2)   采用柔性連接技術,從而減少了罐內液體擾動對浮臂的沖擊力量,延長了罐內裝置的使用壽命。

3)   操作簡單、方便:采樣工不需上罐,這樣既減輕了采樣工人的勞動強度又保證了安全,特別是在氣候惡劣條件下,更能顯示其優越性。

4)   自動化程度高,節省采樣時間,提高工作效率。

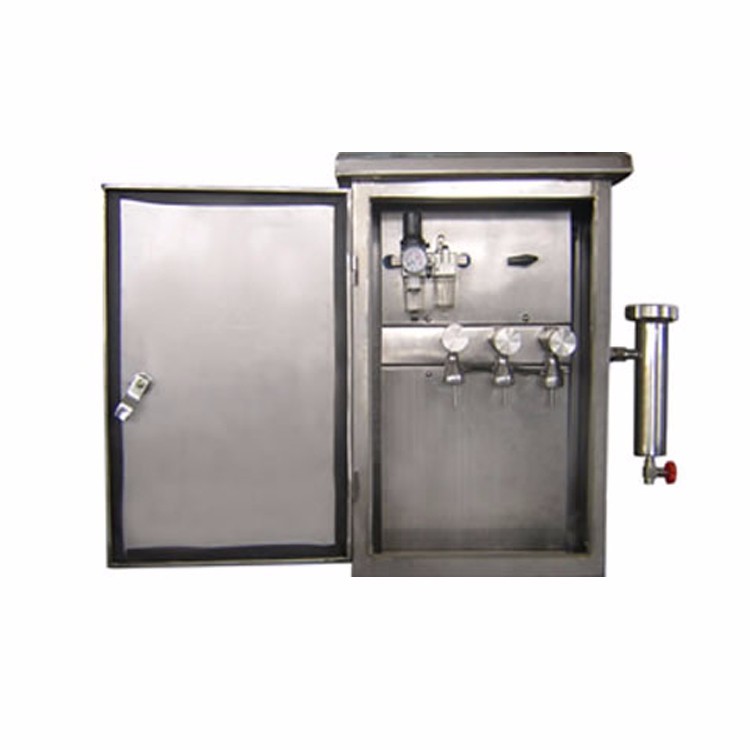

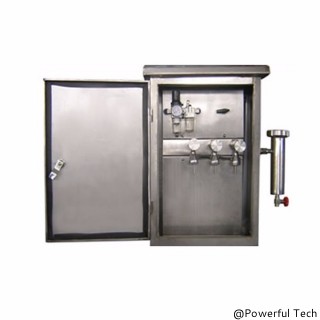

5)   操作箱一體化設計,便于用戶操作、安裝、維修。

6)   取樣無殘留,取樣嘴無滴漏。

7)   苯等有毒介質罐均為密閉耐壓玻璃瓶取樣,確保采樣工的健康,無安全之憂。

1.2.  產品型號

1)   PTBS-K型:用于內浮頂罐、外浮頂罐

2)   PTBS-X型:用于拱頂罐、內浮頂罐、外浮頂罐;

3)   PTBS-H型:用于無攪拌設備的拱頂罐、內浮頂罐、外浮頂罐;

4)   PTBS-I型:專門用于無攪拌設備的矮型拱頂罐

5)   PTBS-G型:專門用于有攪拌設備的拱頂罐及內浮頂罐,在滿罐條件下取頂部、上部、中部、下部、底部、出口樣。

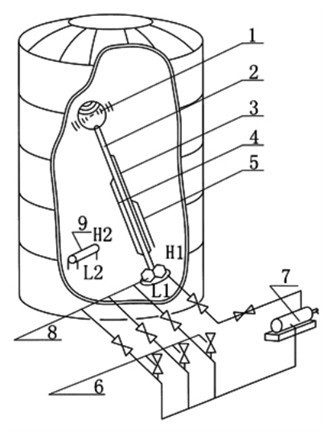

1.3.  產品結構圖

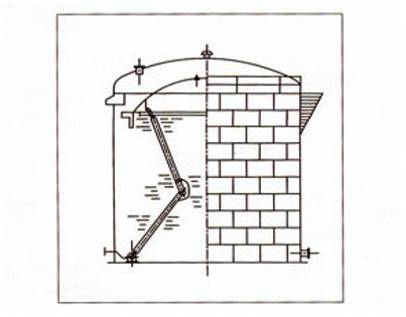

1.4.  工作原理

采樣器裝置所采用的結構形式能完全準確無誤地保證采樣法和取樣位置規定的要求。

采樣器裝置是將三根(上、中、下)采樣管固定在支撐管上,一根采上部油樣,一根采中部油樣,另一根采下部油樣,支撐桿上端連浮標,下端固定在支座上。當液面升降時,浮標隨之浮動,采樣管亦隨之升降,因此三根采樣管的開口高度始終保持在規定的采樣位置。

1.5.  適用范圍

適用介質范圍:石腦油、汽油、煤油、柴油、原油、蠟油、瀝青、化工原料等

采用形式:相對點、定點采樣、相對點或定點的混和液均質采樣。

環境溫度:-15℃~90℃ (根據具體情況加裝保溫和伴熱)

樣品流入取樣瓶方式:液高壓力或吹掃驅動

系統清洗驅動方式:氣動泵(需配0.3MPa~0.8MPa氣源)、手動泵。

1.6.  使用方法

以上型號取樣器均適用于均勻性液體取樣,其采樣隨動機構按GB/T4756-1998《石油液體手工取樣法》取樣原則設置 :

(1)上部樣、中部樣、下部樣

(2)上部樣、中部樣、出口液面樣

上部樣:液面下1/6處中部樣:液面下1/2

下部樣:液面下5/6出口液面樣(油品輸出管道的最低點)

也可增加底部樣品(距離罐底150-300mm)、頂部樣品(液面下150-300mm

1.7.  注意事項

1)     為使所取油樣真正代表所要分析的油品,當采樣時,操作人員必須先利用手搖泵把采樣管內的存油排凈(應根據手搖泵每轉的排量和采樣管內的存油來確定撥動手搖泵所需轉數)、(氣動隔膜泵亦同)換成新鮮油品之后,然后再依次旋開取樣口閥門取樣。

2)     采樣器分段包裝、運輸。現場安裝應注意保護各閥門及采樣桿的螺紋,安裝時先連接各采樣口接管,注意各連接部位的密封性,然后連接支撐管。

3)     泵進出口角度可微調,便于現場接管安裝調整。

1.8.  訂貨須知

1)   本品三包,免費保修二年;

2)   本公司可根據用戶的特殊要求需要生產;

3)   本公司派技術員作技術指導,現場安裝所需配套材料由用戶負責。
