1、取樣流程圖如下：

針對取樣過程中需要釋放不凝氣的蒸汽取樣需要增加鋼瓶固定容積瓶及放空管線

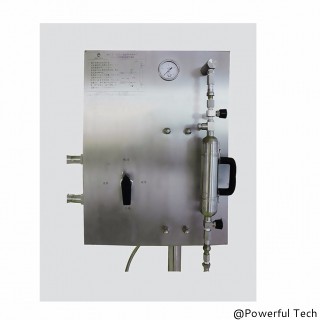

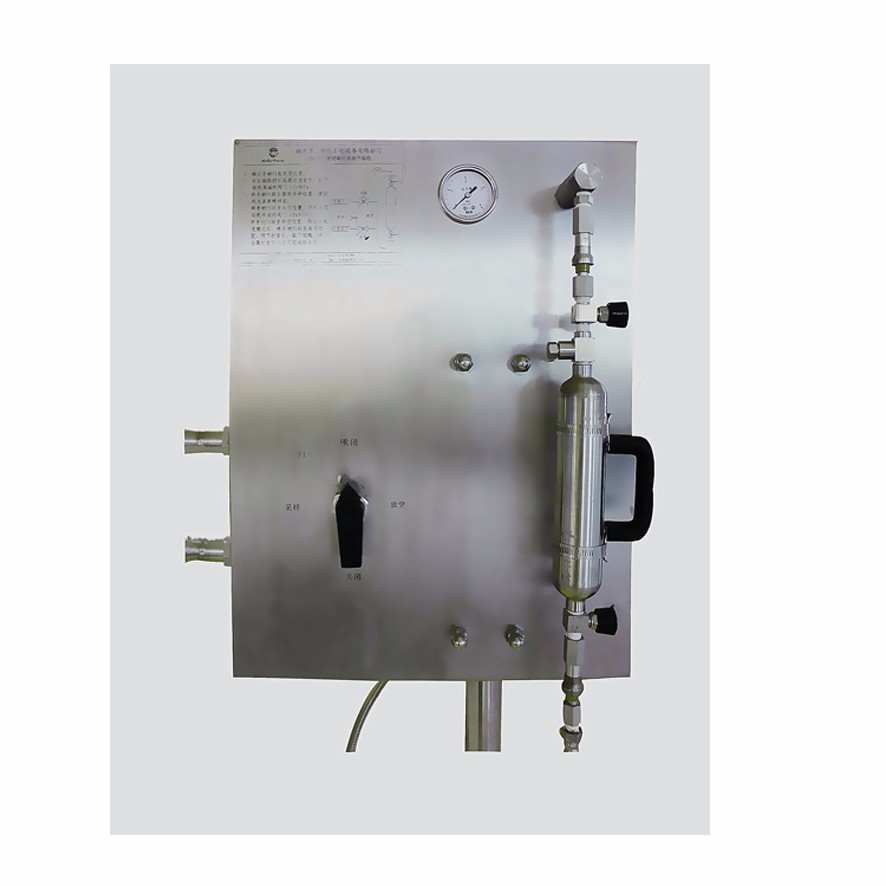

2、產品結構及外觀圖

PTCY-G Ⅰ型-對環境毫無危害的蒸氣直接取樣

采樣方法：

開啟冷卻水進出口閥門數秒、介質進口閥門后將采樣閥旋轉到清洗位置，開啟取樣介質進出口閥門沖洗系統，再旋轉到取樣位置，取樣完畢釋放閥柄并關閉所有閥門。

PTCY-G Ⅱ-針對取樣過程中需要釋放不凝氣的蒸汽取樣需要增加鋼瓶固定容積瓶及放空管線。

采樣方法：

開啟冷卻水進出口閥門數秒后將采樣閥旋轉到清洗位置，開啟取樣介質進出口閥門沖洗系統，再旋轉到取樣位置，依靠放空口壓力或冷卻液的重力排出固定瓶樣品到采樣瓶，取樣完畢關閉所有閥門，并換上備用取樣瓶。
