一、產品簡介

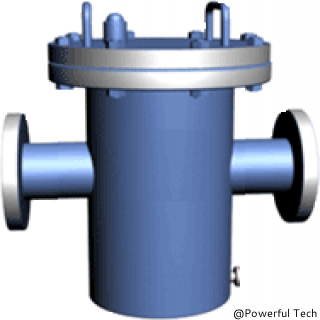

籃式過濾器主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成。安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。

二、工作原理

當液體通過筒體進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃、由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可。因此，使用維護極為方便。

主要適用的物料有：

　　化工、石油化工生產中弱腐蝕性物料， 如： 水、油品、氨、烴類等。

　　化工生產中的腐蝕性物料， 如： 燒堿、純堿、濃稀硫酸、碳酸、醛酸等。

三、技術參數

型號ZY-GLQ-L環境溫度 CS:-30℃～+350℃SS:-80℃～+480℃規格DN32～500 GB81～59PN 0.6～5.0 FF RF螺帽螺栓 20# 304 304L 316 316L殼體材質A3 304 304L 316 316L H62 襯里連接方式法蘭連接 對焊連接 螺紋連接過濾精度10～300(目/in)法蘭標準HG GB SH HGJ JB ANSI JIS密封墊片丁晴橡膠 聚四氟乙烯 金屬墊片設計檢測標準GB150-98 HGJ532-91濾芯材質304 304L 316 316L外表CS:Paint SS:No Paint

四、外形尺寸

公稱直徑 DN結構尺寸 LHH1D25180260160Φ7632200270160Φ7640260300170Φ10850260300170Φ10865330360210Φ13380340400250Φ159100400470300Φ219125480550360Φ273150500630420Φ273200560780530Φ325250660930640Φ4263007501200840Φ478

注：DN250以上過濾器法蘭有轉臂，設備有支腿，筒式上下為封頭。
