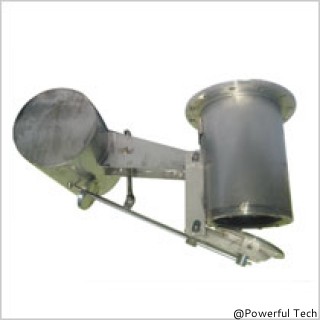

一、產品概述

       本產品符合GB50074-2002《石油庫設計規范》和GB50160-92《石油化工企業設計防火規范》的規定。解決了無需專人現場操作和監護，減少了油品浪費，對安全生產起到了有效的保證作用。


二、產品特點

1)   本產品采用無背壓的特殊設計結構，杠桿帶動閥針移動，使閥芯內外壓力一致，杠桿繼續移動，針閥和閥門很靈活的一起開始排水，從而解決了減壓閥與排水閥不同步的現象，克服了關閉不嚴的缺點，確保罐區安全；

2)   不需任何能源實現自動控制，安全、環保、經濟；

3)   體積小、結構合理、無易損件、使用壽命長、不需補充水，使用維修方便；

4)   有水時自動開啟，天旱無水時自動關閉，有油水混合物時實行油水自動分離，本設備24小時全天候工作，減輕了操作工下雨時開閥、天晴關閥的工作壓力，杜絕了跑油事故的發生。

三、工作原理

       本產品根據油水密度不同的特點，依靠浮筒在油水介質中的浮力差實現截油排水。當沉砂井里有水，且達到一定高度時浮筒上浮，通過杠桿只要較小的力就能將減壓閥打開，并使排水閥芯中的通氣孔打開，水從排水閥流入出水筒內，實現減壓，浮筒繼續上浮，將排水閥打開，水從排水閥進入出水筒內，由出水筒排水。沉砂井內的介質是油時，浮筒下沉，通過杠桿將減壓閥芯的通氣孔閉合，進而將排水閥關閉，阻止油品外泄。當天氣干旱沉砂井內無水時，排水閥自動保持關閉狀態。當儲油罐區排放系統介質是油水混合狀態時，油水在沉砂井內分層，下部水由排水閥排出，油被截留在沉砂井內，只要收集沉砂井里的油即可。因此，實現了油品罐區截油排水完全自動化。

四、技術參數

1. 公稱通徑：DN200、DN250、DN300、DN350、DN400、

2. 公稱壓力：≤0.25MPa

3. 法蘭標準：HG20592～97

4. 適用介質密度：≤970kg/m3

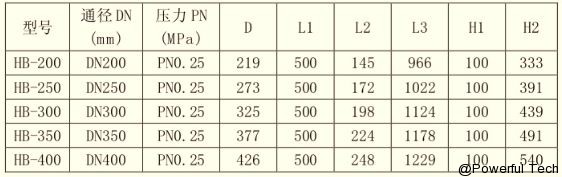

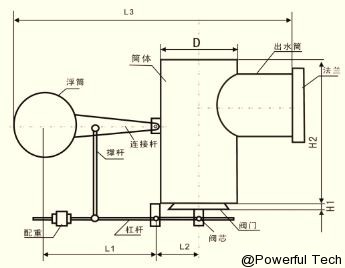

五、產品結構尺寸表

六、PTCOD-Ⅱ型罐區自動阻油排水器(在寒冷地區的安裝)

      北方寒冷地區季節溫差大，凍土層深。為防止沉砂井和排水管冬季結冰，保證罐區自動截油排水器的使用效果，安裝時將自動截油排水器的排水管平行埋在凍土層以下，達到當?shù)乇斫Y(jié)冰時而沉砂井和排水管不結冰的目的，以保障自動截油排水器不受季節溫差的影響，常年有水自動排出，有油自動截留，無水自動關閉。

1. PTCOD-Ⅱ結構尺寸表

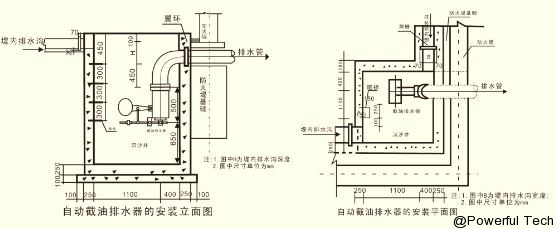

七、產品安裝圖

本產品直接安裝在油品罐區沉砂井內，直接與排雨水管連接，詳細尺寸參見中石化工業通用圖“總圖運輸通用圖集”SH104-2006《油品罐區水封閥安裝圖》。

1. 打開包裝,按裝箱單清點設備；

2. 先將出水筒法蘭與排水管彎頭下部法蘭連接；

3. 將浮筒連接在出水筒上；

4. 安裝閥芯和杠桿后連接浮筒與杠桿之間的撐桿；

5. 安裝配重后即行投入使用；

6. 請按以下視圖安裝一：

    7. 請按以下視圖安裝二：
