一、概述

隨著我國石油化工工業的迅猛發展，化工裝置的采樣一直處于落后狀態，傳統的閥門采樣存在著浪費、污染、操作繁瑣、不安全等諸多弊端，傳統采樣器不能滿足當前環保、自動化生產的需要。為此，我公司研制開發出新一代PTZX型管道采樣器，解決了傳統采樣存在的各種問題。以密封性好、安全環保、操作簡便、采樣準確等優勢被廣泛的應用于石油化工生產過程中，符合環保、防火及防爆規范的要求。

PTZX型管道采樣器，主要由應急閥、傳動絲杠、閥體、絲杠支架、手柄柱塞、出液管(采氣接頭)、密封組件及聯接法蘭組成。并具有有如下特點：

        1、采樣無殘液，采樣精確度高；

        2、克服了高粘度及易凝液的堵塞弊端，采樣無需伴溫和加熱；

        3、采樣時流量可控，具有冷卻功能，避免了噴濺和燙傷；

        4、氣體采樣出口采用特殊材質及密封結構，防暴防毒性能良好；

        5、采樣器尾座具有防盜功能；

        6、操作簡單，維修方便，節能效果顯著，主體材質為 304精密鑄造, 外形美觀。(實例如下圖)

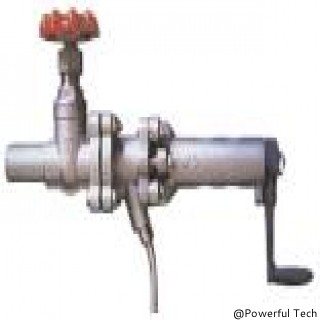

PTZX-AⅡ型管道采樣器            PTZX-BⅡ型管道采樣器

一、   產品結構、適用范圍及使用方法

（一）、PTZX型液體管道采樣器

     產品分類：PTZX-A（基本型）、PTZX-B（帶冷卻器）、PTZX-C（帶散熱片），每種按結構形式分I型、Ⅱ型、Ⅲ型三類，每類按壓力等級再細分6 個品種。

 適用范圍:適用于各種粘度、無強腐蝕性的高溫、易燃液體介質的采樣。

     適應溫度: -196～425℃        適應壓力: 0～6.4MPa

     使用方法:

      1、將儲樣瓶瓶口對準采樣器的出液管口；

2、逆時針?lè)较蚵D(zhuǎn)采樣器手柄至出液口流出介質；

3、所需樣品采足后，立即順時針?lè)较蛐D(zhuǎn)采樣器手柄至絲桿全部旋入為止。

4、PTZX-B型采樣采樣前先接通冷卻液（冷卻溫度必須高于采樣介質的凝結點溫度）。

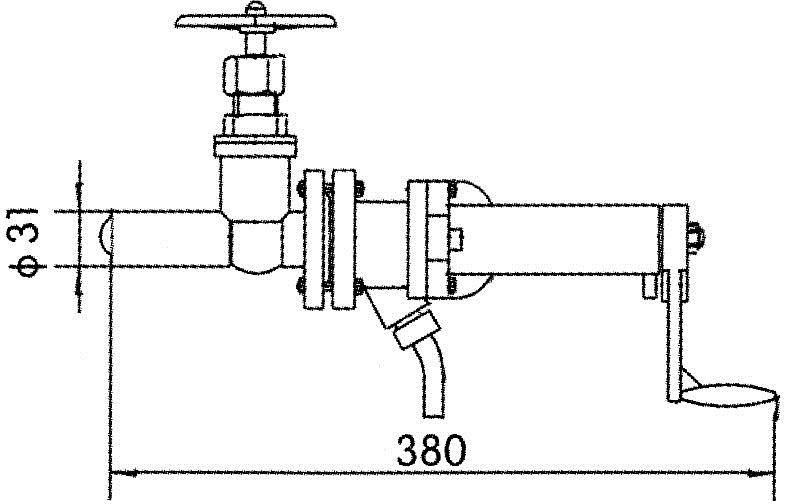

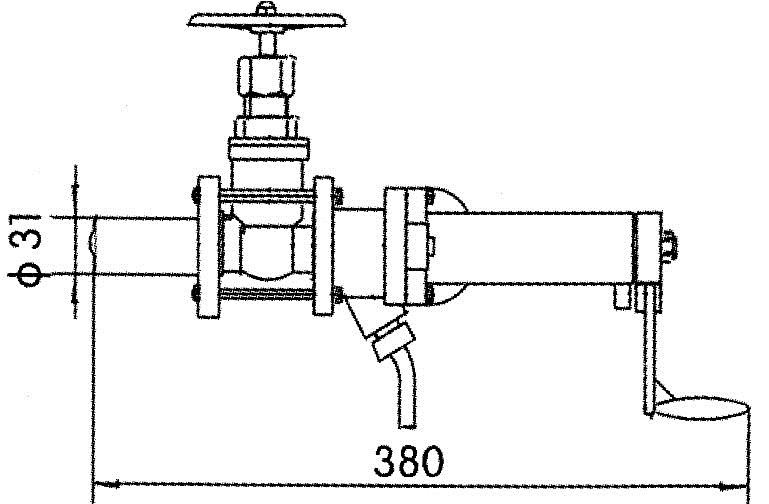

1、 PTZX-A型液體管道采樣器

型 號 公稱壓力	PTZX-AI型	PTZX-AⅡ型	PTZX-AⅢ型

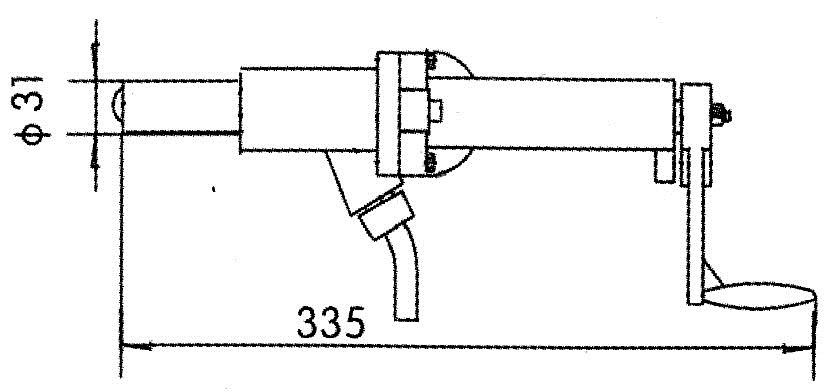

參考結構圖

以上各型號與工藝管道的安裝連接形式：焊接

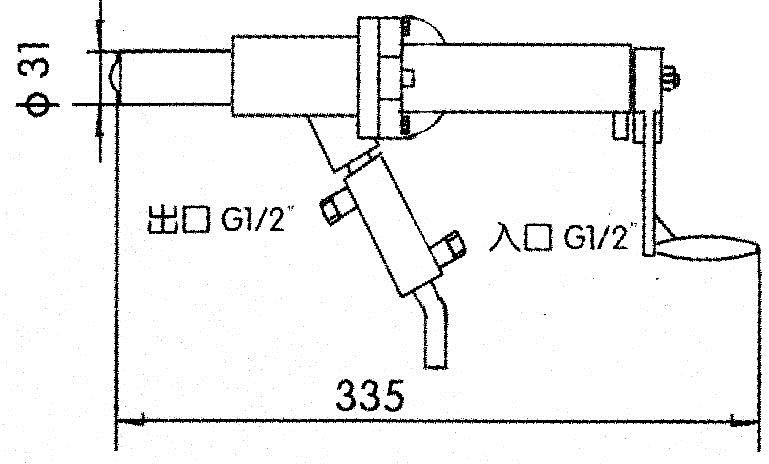

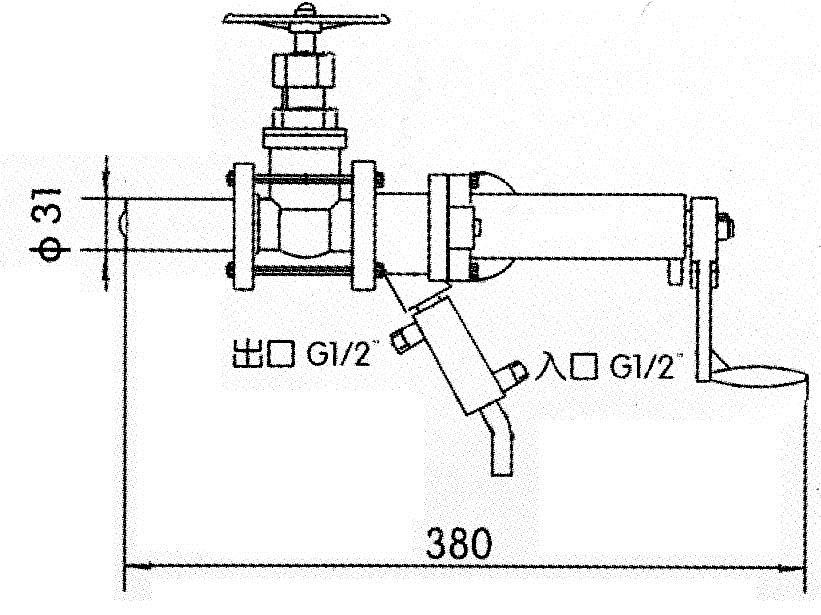

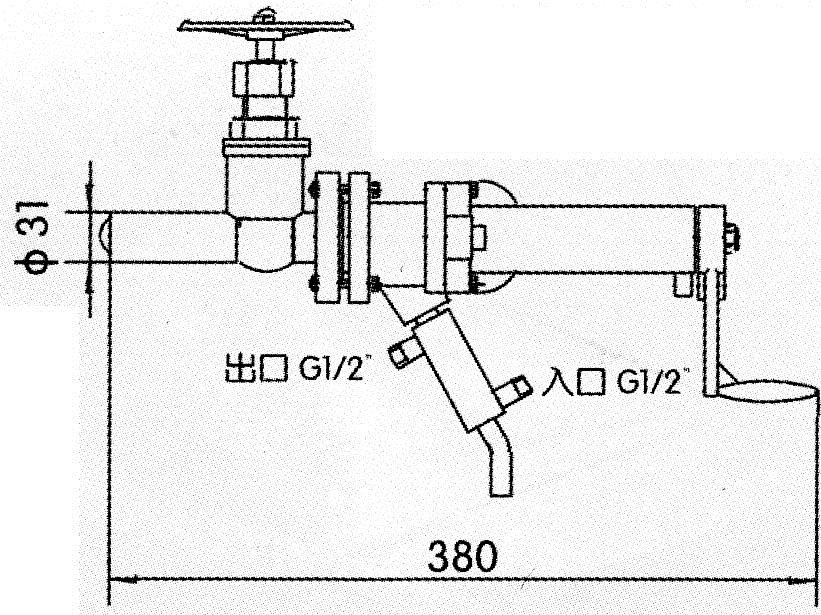

2、 PTZX-B型液體管道采樣器（帶冷卻器）

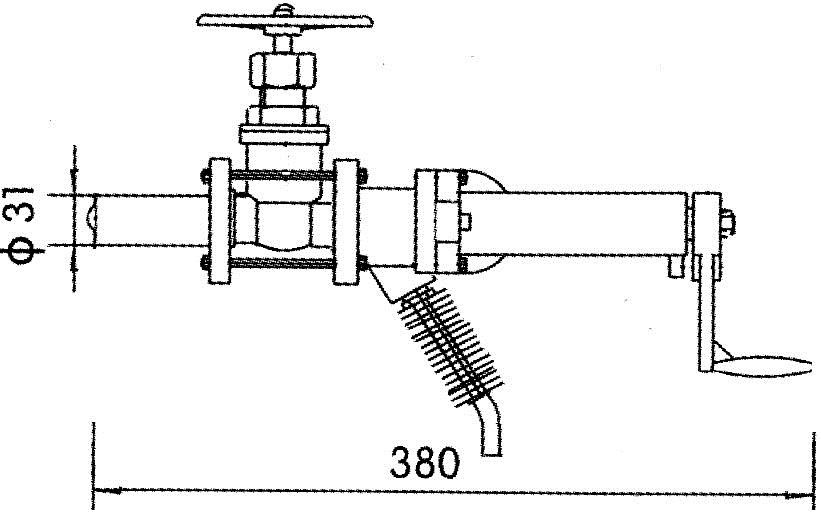

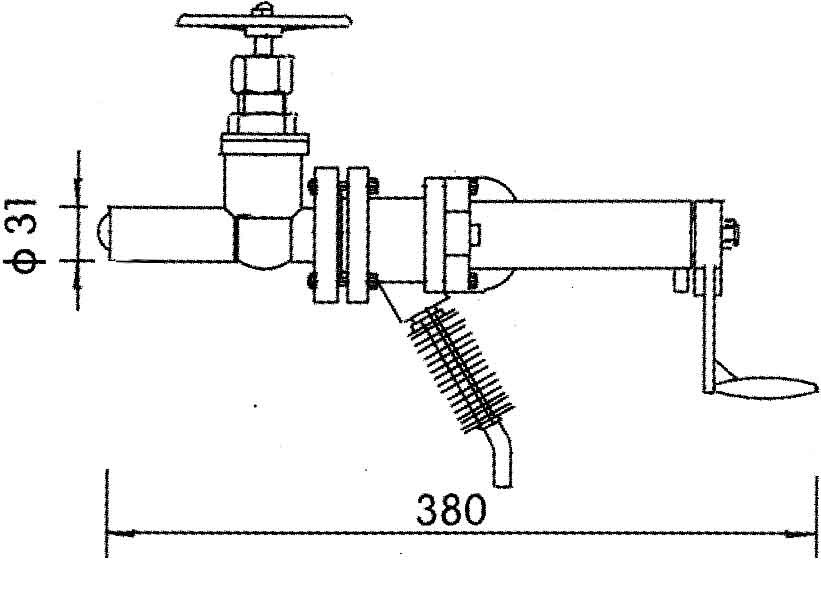

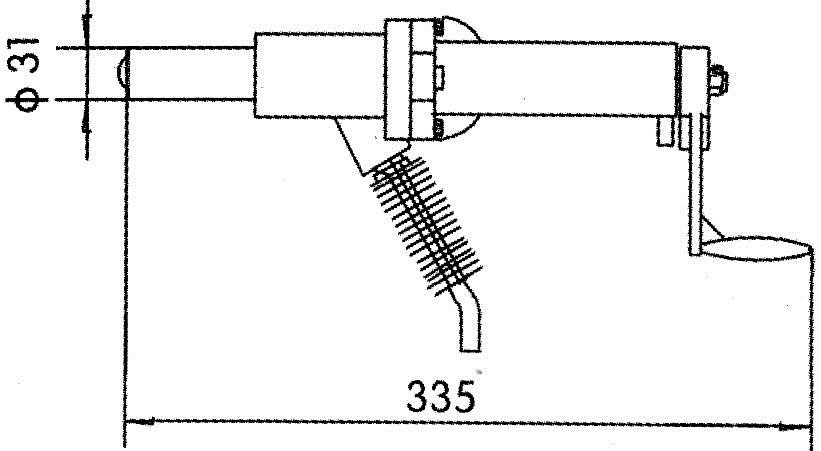

3、PTZX-C型液體管道采樣器（帶散熱片）

公稱壓力           型號	PTZX-CI型	PTZX-CⅡ型	PTZX-CⅢ型
參考結構圖
連接方式	焊接

以上各型號按壓力等級1.6、2.0、2.5、3.2、4.0、5.0、6.4Mpa再分為六個品種，如PTZX-CI-1.6；
