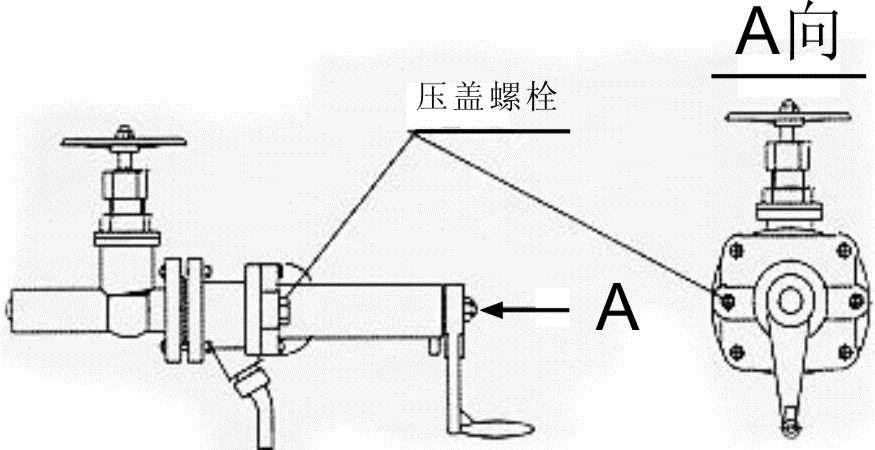

PTZX型管道采樣器，主要由應急閥、傳動絲杠、閥體、絲杠支架、手柄柱塞、出液管(采氣接頭)、密封組件及聯接法蘭組成。并具有有如下特點：
1、采樣無殘液，采樣精確度高；
2、克服了高粘度及易凝液的堵塞弊端，采樣無需伴溫和加熱；
3、采樣時流量可控，具有冷卻功能，避免了噴濺和燙傷；
4、氣體采樣出口采用特殊材質及密封結構，防暴防毒性能良好；
5、采樣器尾座具有防盜功能；
6、操作簡單，維修方便，節能效果顯著，主體材質為 304精密鑄造, 外形美觀。
PTZX型氣體管道采樣器
產品分類：PTZX-D（氣袋采樣）、PTZX-E（采樣鋼瓶）、PTZX-S（硫磺氣采樣），PTZX-D 、PTZX-E兩種按結構形式分I型、Ⅱ型、Ⅲ型三類，每類按壓力等級分6 個品種。PTZX-S（硫磺氣采樣）按壓力等級分6 個品種。
適用范圍：PTZX-D管道采樣器、PTZX-E管道采樣器適用于無顆粒、不凝結、不結晶的各種氣體介質的采樣。PTZX-S專用于硫磺過程氣的采樣。
適應溫度：氣袋采樣：-196～100℃ 鋼瓶采樣：-196～425℃
適應壓力：0～6.4MPa
使用方法：①先將鋼瓶或儲氣袋的采氣接管插入采樣器的采氣接頭中；
②按逆時針?lè)较蚵D(zhuǎn)采樣器手柄至介質進入鋼瓶或儲氣袋中；樣品采足后，立即順時針?lè)较蛐?轉采樣器至絲杠全部旋入為止；
③密封后鋼瓶或儲氣袋進氣管后，再將采樣接頭上的鎖緊套往上移動，采氣接管即自動與采氣接頭脫開。
④HCY-GD-S型采樣結束必須立即將絲桿完全旋入尾座內，否則容易形成堵塞！
1、 PTZX-D型氣體管道采樣器
 型號
| PTZX-DI型 | PTZX-DⅡ型 | PTZX-DⅢ型 |

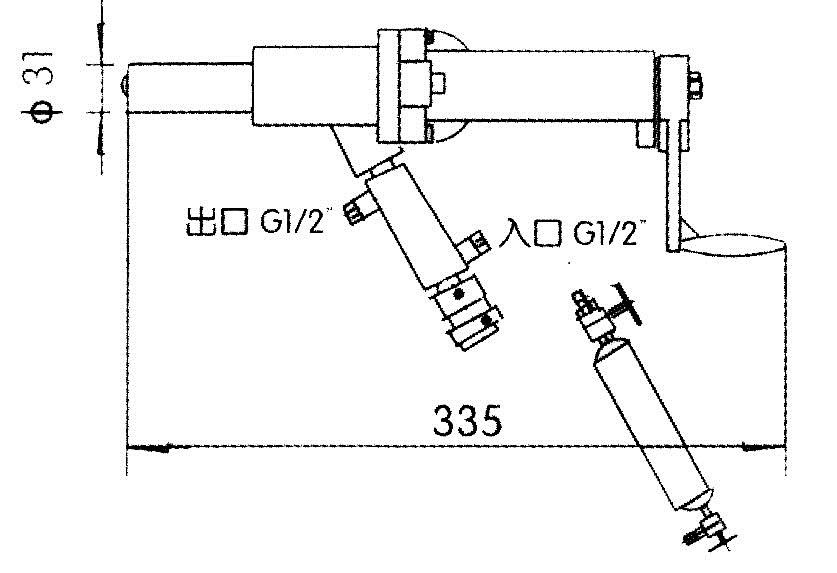

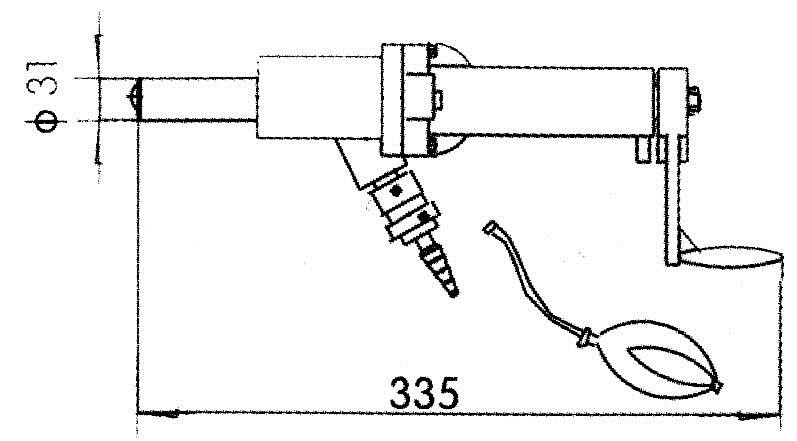

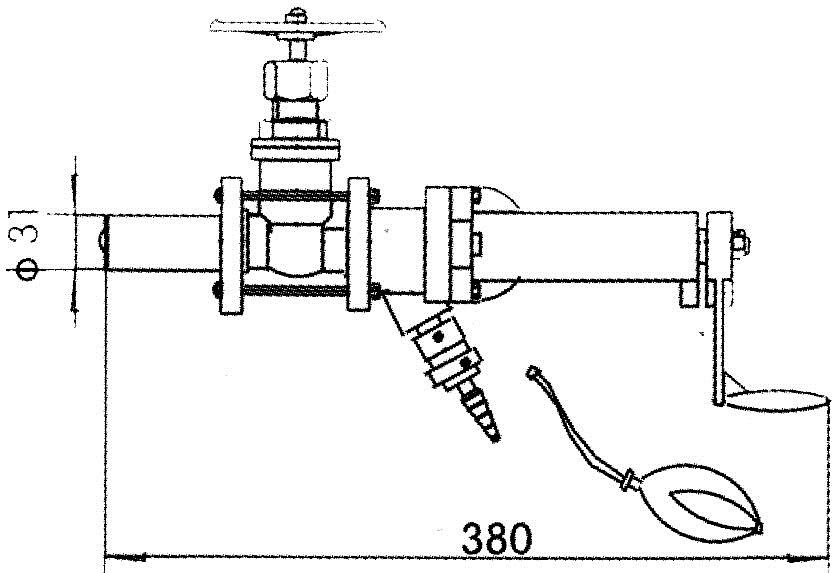

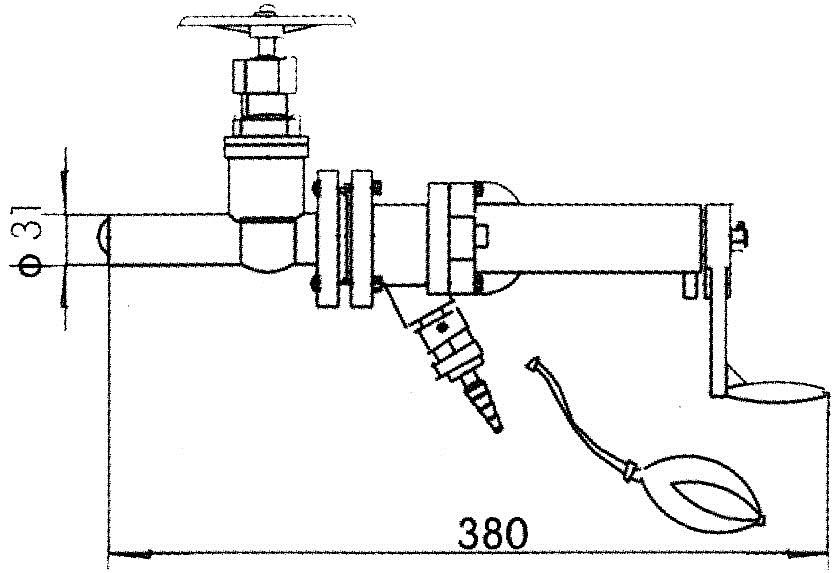

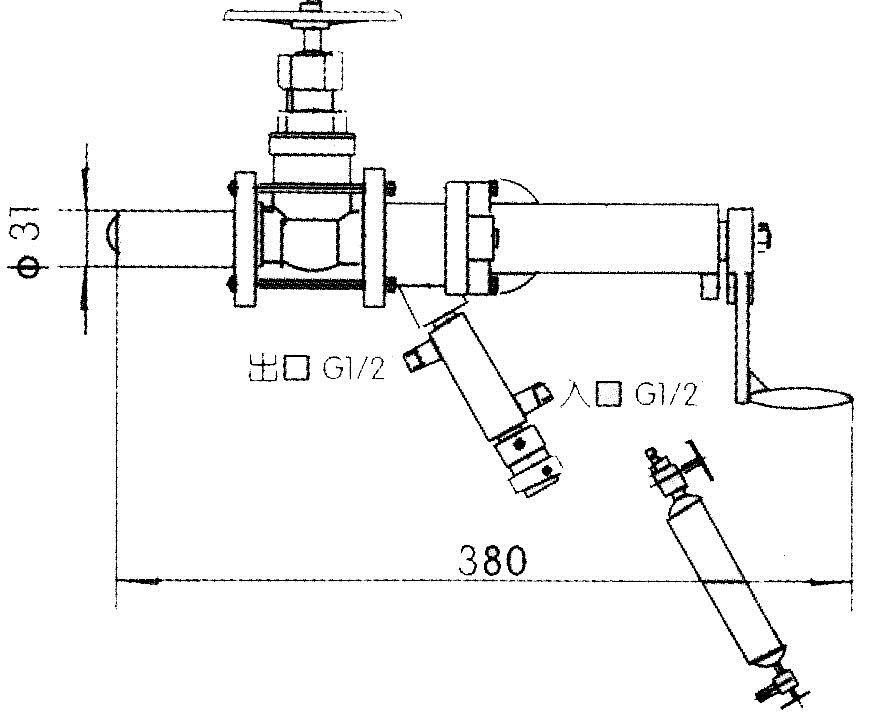

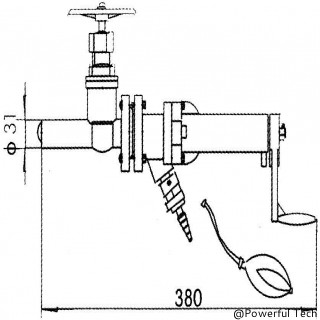

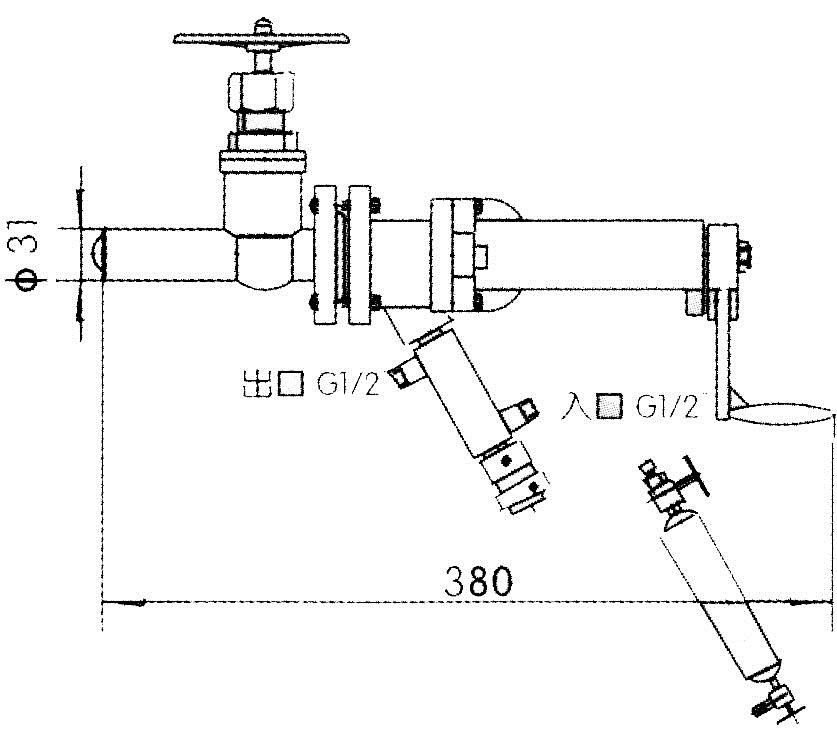

參考結構圖 |
|
|
|
連接方式 | 焊接 | ||
2、 PTZX-E型氣體管道采樣器
| 型號
| PTZX-EI型 | PTZX-EⅡ型 | PTZX-EⅢ型 |
參考結構圖 |
|
|
|
連接方式 | 焊接 | ||
以上各型號按壓力等級1.6、2.0、2.5、3.2、4.0、5.0、6.4Mpa再分為六個品種，如PTZX-EI-1.6；
3、PTZX-S型氣體管道采樣器
適應范圍：適應于硫磺過程氣的采樣(或類似性質氣體)
適應溫度：≤425℃ ，適應壓力0～6.4MPa 主體材質:304
選型分類明細表如下：

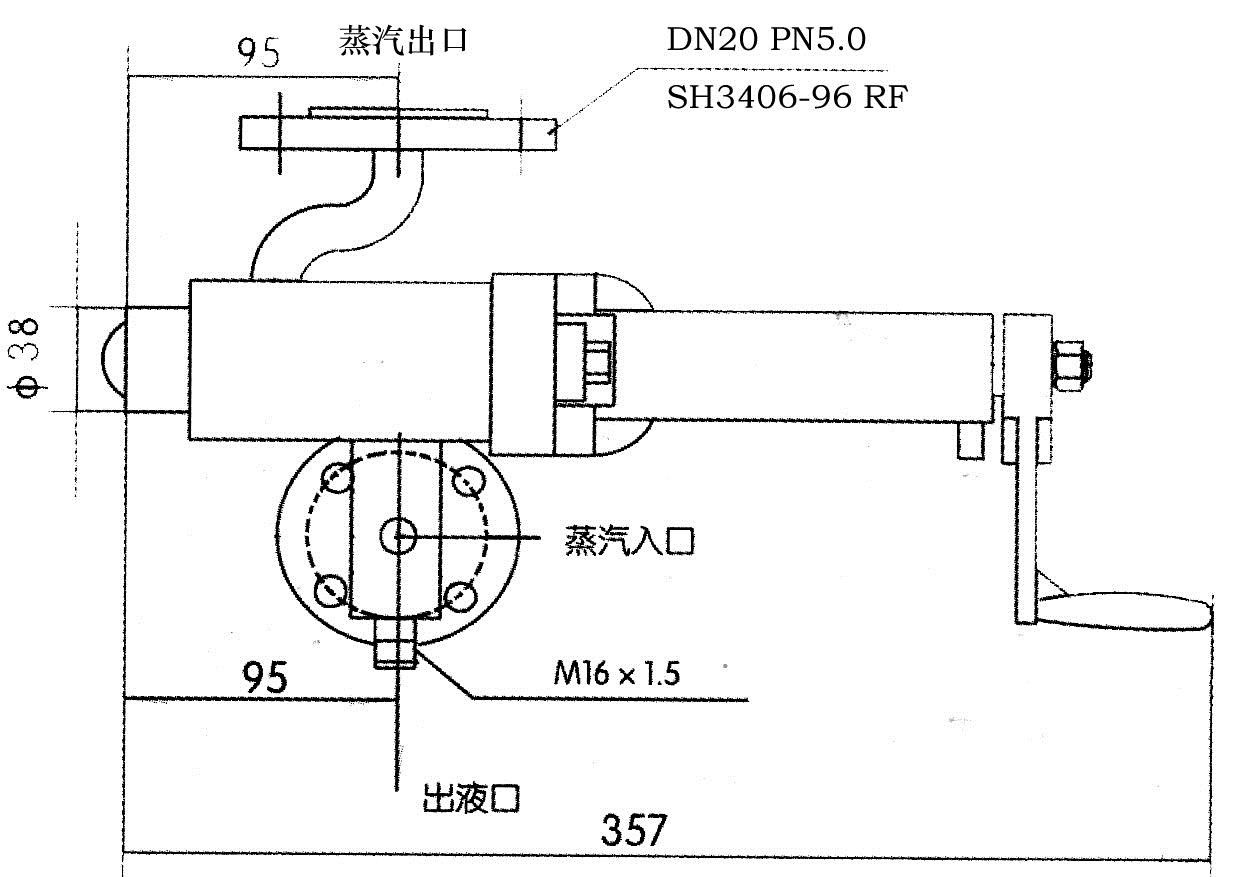

| PTZX-S型 | 參考結構圖 |
1.6MPa | PTZX-S-1.6 |
|
2.0MPa | PTZX-S-2.0 | |
2.5MPa | PTZX-S-2.5 | |
4.0MPa | PTZX-S-4.0 | |
5.0MPa | PTZX-S-5.0 | |
6.4MPa | PTZX-S-6.4 |
三、安裝及注意事項
1、操作人員在安裝、使用采樣器必須仔細閱讀本說明書；
2、液體在線采樣器安裝時，首先確定管線安裝部位，選準此部位所需要采樣器的型號、規格，然后在安裝部位開一個Ф32的安裝孔，采樣器與管線水平安裝（出液口向下），采樣器前端對準開口伸入10～15mm，再用專用焊條焊接，焊接過程中用含水棉紗冷卻焊接附近及應急閥，以防止?fàn)C燒密封材料及采樣器局部變形壞損；
3、氣體采樣器最好與豎管垂直安裝，與水平安裝時，盡量靠管上部安裝；
4、絲桿注意定期涂抹潤滑油；
5、不得隨意拆卸采樣器密封，因?yàn)樗商厥獠牧辖M成，拆卸易破壞其結構；
6、采樣器前端為應急閥（常開），嚴緊將柱塞搖出，用此閥采樣；
7、柱塞桿貫穿于應急閥，所以不得在柱塞桿旋出之前強行關閉此閥，否則極易損壞采樣器。
四、故障處理
故障表現 | 原因 | 解決辦法 |
手柄旋轉 困難 | 1、密封圈壓蓋壓迫過緊； | 1、適當擰松密封圈壓蓋螺帽； |
2、絲桿潤滑不足。 | 2、給絲桿加注潤滑油。 | |
出液管有或嚴重滴 | 2、閥體內密封圈未壓緊或損壞； | 1、將絲桿支架與閥體兩端相連壓蓋螺栓適當擰緊，如仍然出現滴漏現象，應更換密封圈或柱塞桿； |
2、操作失當致使柱塞桿嚴重?fù)p壞或出現劃痕。 | 3、將柱塞桿旋出，關閉應急閥，將絲桿支架與閥體部位的螺栓及相連的壓蓋螺栓卸開，取下絲桿支架、壓蓋及柱塞桿；如密封圈損壞，更換密封圈；如柱塞桿嚴重?fù)p壞或出現劃痕，更換柱塞桿。 |
特殊問題請致電我公司售后服務部解決。
五、訂貨須知：
1、本廠生產的管道采樣器，主體為不銹鋼304，也可按用戶要求定做。
2、訂購 PTZX系列管道采樣器請注明規格、型號、介質類別、壓力、工作溫度。
