PTZXQ-Ⅰ型單一采樣冷卻器

PTZXQ型采樣冷卻器適用于溫度較高的液體和氣體等介質取樣,具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點,廣泛應用于石油、化工、輕工、電力等部門的小型加熱、換熱、冷卻。

1、概述

PTZXQ型采樣冷卻器適用于溫度較高的液體和氣體等介質取樣,具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點,廣泛應用于石油、化工、輕工、電力等部門的小型加熱、換熱、冷卻。

2、規格型號

根據操作介質的性質、溫度、壓力及所需換熱面積選擇。分PTZXQ-Ⅰ型、PTZXQ-Ⅱ型、PTZXQ-Ⅲ型三種。

Ⅰ、PTZXQ-Ⅰ型單一采樣冷卻器:

根據體型分PTZXQ-ⅠA、PTZXQ-ⅠB兩種,根據適用油品的差異各分四個品種:

即PTZXQ-ⅠA1~PTZXQ-ⅠA4、PTZXQ-ⅠB1~PTZXQ-ⅠB4;

Ⅱ、PTZXQ-Ⅱ型雙聯采樣冷卻器;

、PTZXQ-Ⅲ型四聯采樣冷卻器。



3、產品技術參數一覽表



脫水設備,油水分離設備,在線采樣分析,密閉采樣器,切水器,截油排水器,旋轉噴頭,油品調和,過濾器,武漢保爾富專業的石化設備廠商       型 號   項  目

PTZXQ-ⅠA

PTZXQ-ⅠB

PTZXQ-

PTZXQ-

管程

設計溫度

350

350

172

275

設計壓力

4.0MPa

4.0MPa

0.6 MPa

4.3 MPa

操作介質

高溫液體、氣體

高溫液體、氣體

氣、水

氣、水

殼程

設計溫度

60

60

60

60

設計壓力

常壓

常壓

0.6 MPa

0.6 MPa

操作介質

氣、水

傳熱面積(㎡)

0.084

0.084

1.04

2.08

材質

見下PTZXQ-Ⅰ管口表

碳鋼/不銹鋼

碳鋼/不銹鋼



4、產品結構

(1)、PTZXQ-ⅠA型、PTZXQ-ⅠB型采樣冷卻器

A、結構圖

采1.jpg       111.jpg

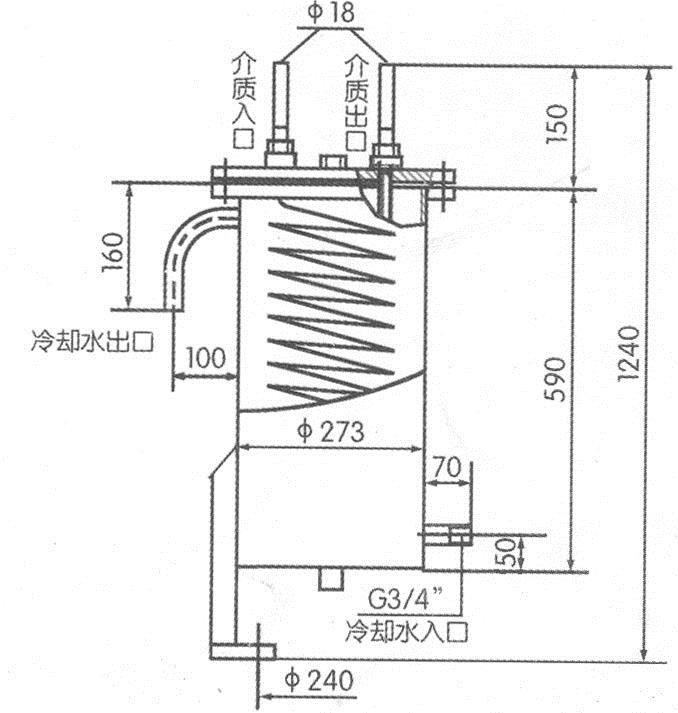

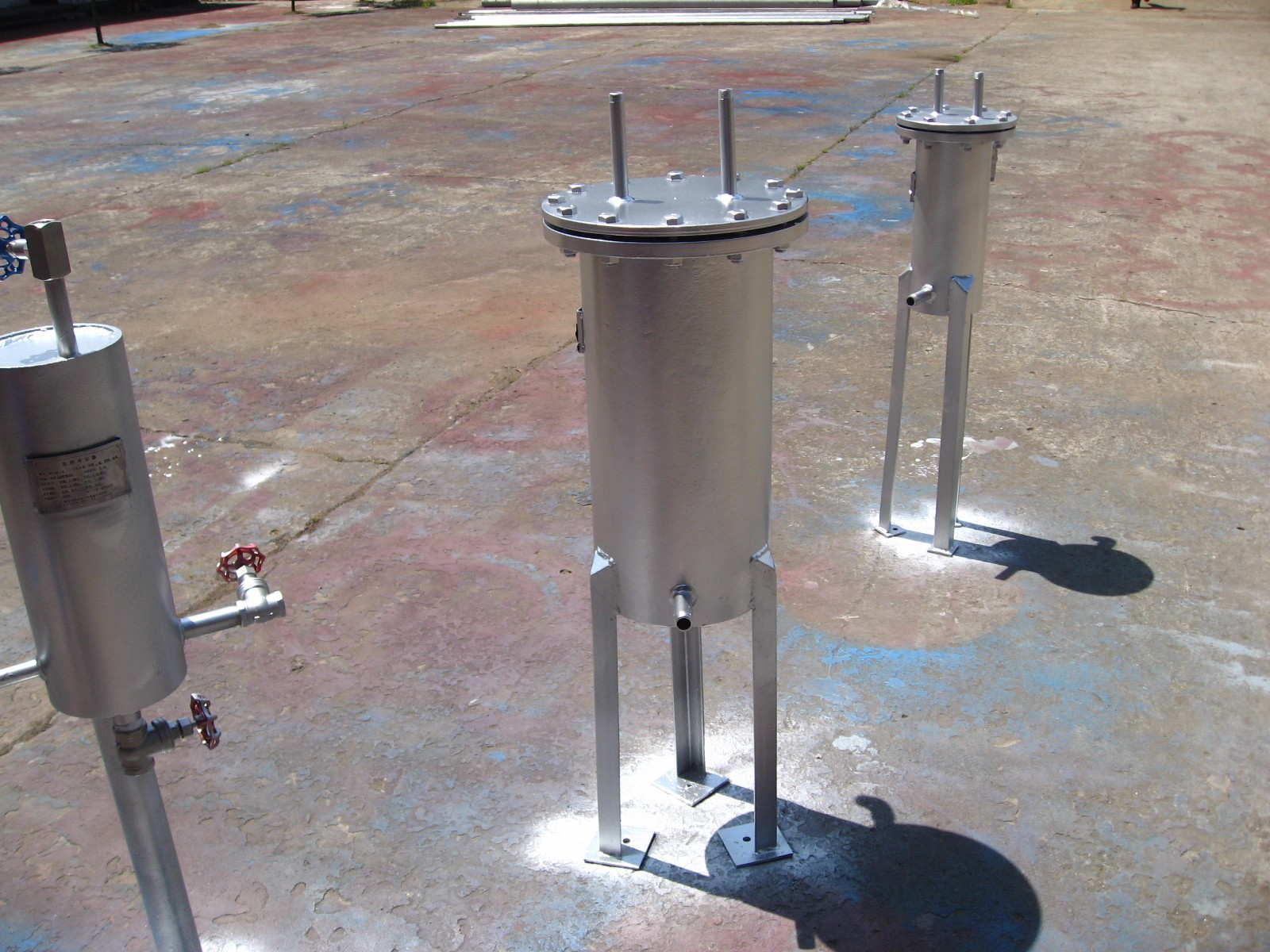

PTZXQ-ⅠA型采樣冷卻器結構圖

采2.jpg        334.jpg

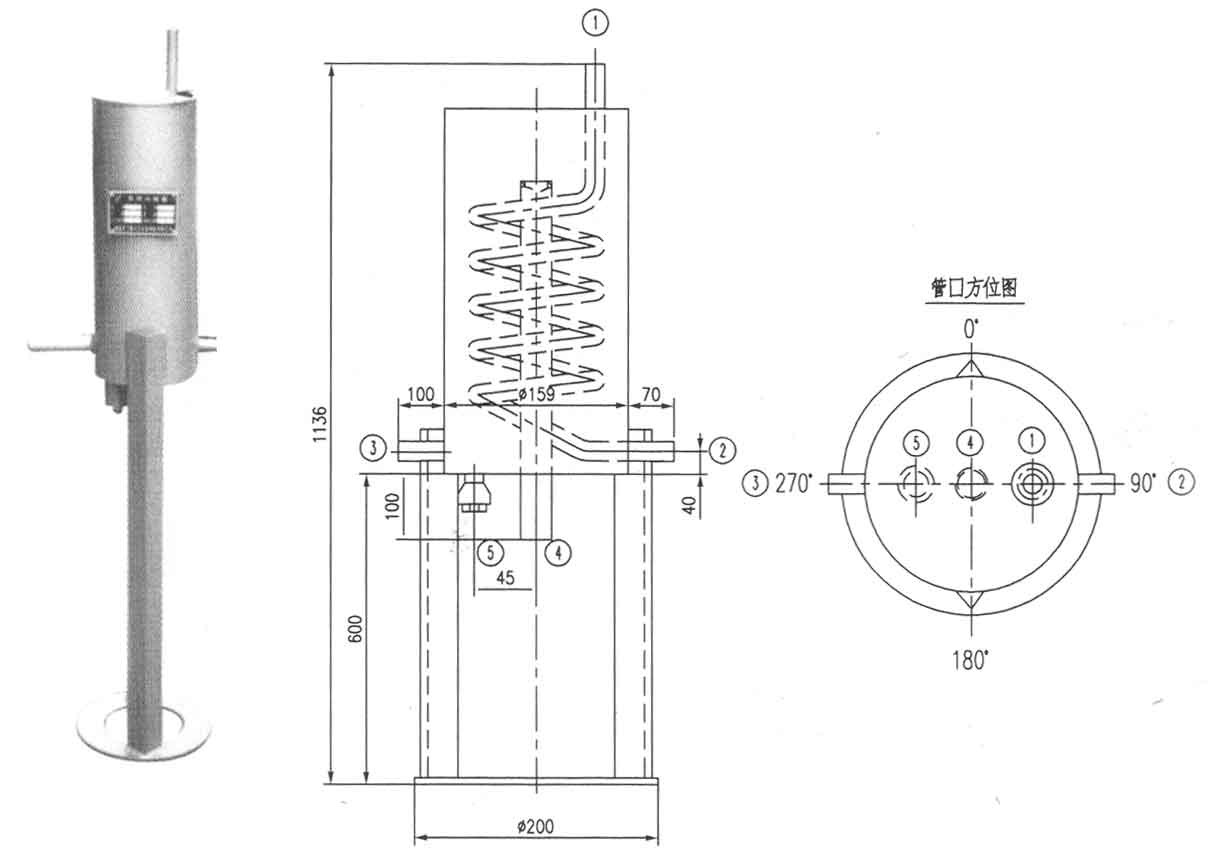

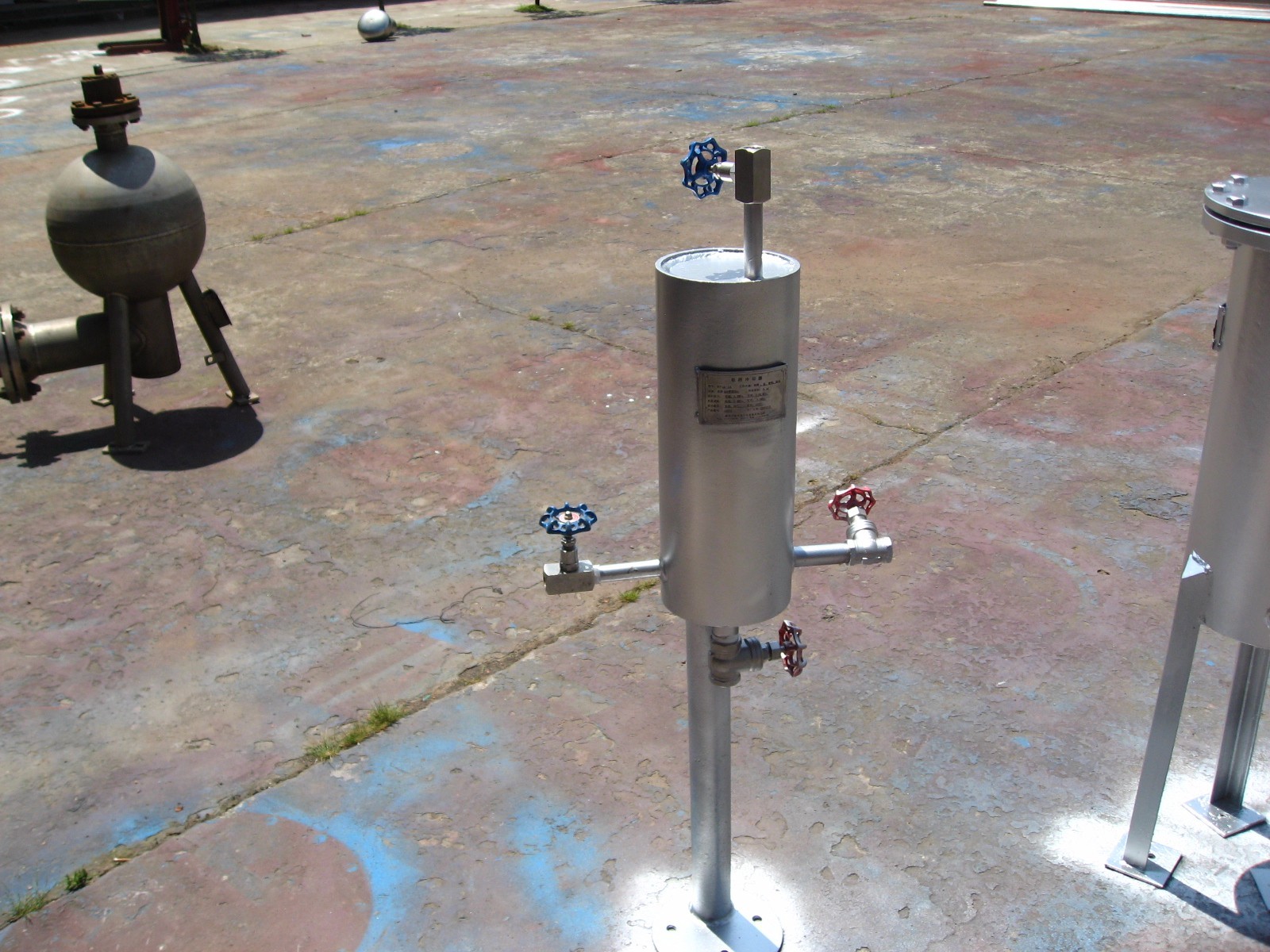

PTZXQ-ⅠB型采樣冷卻器結構圖

B、管口表

管口符號

管口說明

介質入口

介質出口

冷卻水入口

冷卻水出口

排放口

管口尺寸

15

15

20(ⅠA1、ⅠA2)

Φ8(ⅠA3、ⅠA4)

25

G1/2

注:PTZXQ-ⅠA3、PTZXQ-ⅠA4型的介質出口②上帶Φ8

 C、適用介質及材質

型號

ⅠA1

ⅠA2

ⅠA3

ⅠA4

ⅠB1

ⅠB2

ⅠB3

ⅠB4

適用介質

油品

含硫油品

油氣

含硫氣、氫氣

油品

含硫

油品

   油氣

含硫氣、氫氣

盤管材料

20

304

20

304

20

304

20

304
